CONTROL DEL DESBORDAMIENTO DE AGUAS RESIDUALES

Las aguas residuales que se desbordan son un gran problema porque contaminan el medio ambiente. En el siguiente ejemplo, aprenderá cómo KELLER Netherlands utiliza con éxito el datalogger DCX-22 AA junto con el software KELLER "Logger" para resolver el problema del desbordamiento de aguas residuales.

El desbordamiento de las aguas residuales ocurre cuando cae más lluvia de la que las alcantarillas pueden procesar. Si no existiera una instalación de gestión, las cubiertas de las alcantarillas saltarían por los aires debido a la enorme presión que se genera en un período muy corto debido a la gran cantidad de agua de lluvia que se acumula en la alcantarilla.

Para contrarrestar esta tendencia, el sistema de alcantarillado tiene paredes construidas en varios emplazamientos. En el otro lado de la pared hay un río o un canal. Cuando es necesario, el excedente de agua fluye por la pared hacia el curso de agua natural.

Por supuesto, ésto solo debería ser una opción en casos de emergencia. Por lo tanto, el gobierno nacional obliga a las entidades locales a registrar el número de desbordamientos y la cantidad total de agua que se vierte en las vías fluviales naturales. El software KELLER "Logger" calcula el volumen total de desbordamiento, mientras que el DCX-22 AA mide los niveles de agua. Se logra de la siguiente manera:

El DCX-22 AA está instalado en el sistema de alcantarillado con el sensor de nivel colocado lo más bajo posible pero NO en la capa de residuos. El recipiente de la batería está instalado justo debajo de la tapa de acceso de acero en el pavimento o en la calle.

Tres niveles de activación, mediante los cuales el registrador de datos aumenta la velocidad de registro, se pueden programar en el software "Logger".

  • Alarma 1 se usa para activar el registro acelerado
  • Alarma 2 para volver a la velocidad de registro normal y
  • Alarma 3 para calcular el flujo y las cantidades de desbordamiento.

El siguiente gráfico lo hace más fácil de entender:

Secuencia de eventos

  1. Fuertes lluvias llenan el alcantarillado
  2. La alcantarilla no puede procesar el exceso de agua
  3. Llenado del tanque de desbordamiento de aguas residuales
  4. Tan pronto como el nivel del agua pasa el valor "Trigger ON" el DCX-22 AA se activa y comienza a medir una vez por minuto.
  5. Tan pronto como el agua fluye sobre la barrera interna se denomina desbordamiento oficial
  6. Cuando el agua vuelve a estar por debajo del valor "Trigger OFF", el DCX-22 AA vuelve al registro de datos normal con 1 medición por hora y el desbordamiento ha pasado.
  7. Con el Logger DCX, se lee la memoria del DCX-22 AA
  8. Un módulo de conversión especial calcula el flujo y el volumen de la siguiente manera:
    • Del nivel de agua de cada medición, que es un nivel medido por el sensor, se deduce el cálculo. Solo queda el nivel de agua en la parte superior de la barrera de alcantarillado
    • De todos los niveles de agua restantes, el nivel promedio se calcula y se convierte en flujo (volumen / tiempo) con la fórmula de Poleni
    • El flujo promedio se multiplica por la resistencia total del desbordamiento (fecha / hora final-fecha / hora de inicio), lo que da como resultado el volumen total de agua residual de desbordamiento (tiempo * volumen / tiempo = volumen)
  9. Finalmente, nuestro software crea un informe oficial de esta ubicación de desbordamiento


Cómo se calcula el flujo

  • Con nuestro software, la memoria del DCX-22 AA se lee (el administrador de datos se usa para leer los archivos GSM-2). La ventaja del GSM-2 es la transferencia inalámbrica de datos; es decir, el usuario no necesita estar en el sitio para recuperar los datos.
  • Un módulo de conversión especial calcula el flujo y el volumen de la siguiente manera:
    • Desde el nivel de agua de cada medición, se deduce el valor de cálculo. Solo queda el nivel del agua en la parte superior de la barrera de alcantarillado
    • De todos los niveles de agua restantes, el nivel promedio se calcula y se convierte en flujo (volumen / tiempo) con la fórmula de Poleni: Q = m x b x h 3/2
    • El flujo promedio se multiplica por la resistencia total del desbordamiento (fecha / hora final - fecha / hora de inicio) que da como resultado el volumen total de agua residual de desbordamiento (tiempo * volumen / tiempo = volumen)
  • Finalmente, nuestro software crea un informe oficial de la ubicación de desbordamiento


El informe como base para las decisiones de prevención

El informe creado por el software KELLER se utiliza para informar el número de desbordamientos y el volumen de aguas residuales vertidas en un "Waterschap", que es el instituto estatal responsable de la gestión del agua en Holanda. Si los desbordamientos ocurren con demasiada frecuencia, el gobierno nacional puede obligar a un gobierno local a construir un colchón de aguas residuales, un gran tanque circular de hormigón con una capacidad de miles de m3.

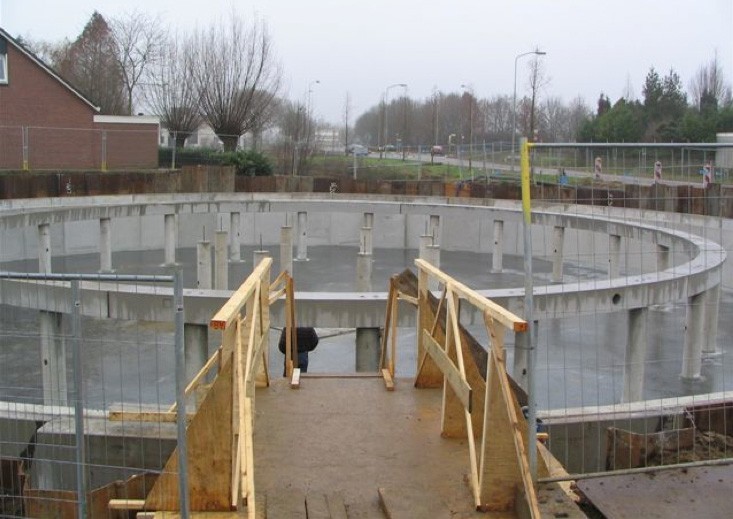

Construcción de un tanque de reserva de aguas residuales
