Sèries 33X-35X

Sèries 33X-35X

Sèries 33X-35X

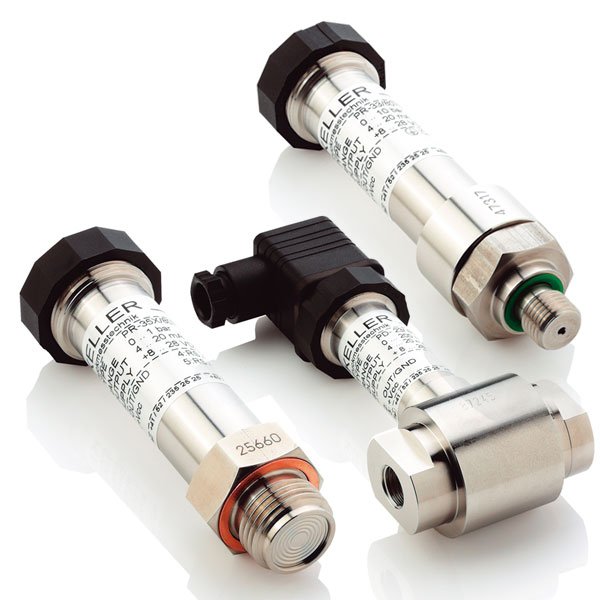

Transmissor de pressió i nivell d'alta precisió Keller (fins a 0,01% FE), compensat matemàticament i programable.
Versions en Hastelloy C276 i Titani.

La Sèrie 33X i 35X incorpora un sensor piezo-resistit Keller i un microprocessador d'última generació XEMICS amb un convertidor A / D de 16 bits integrat.

Els errors de linealitat i temperatura es compensen amb un model matemàtic, aconseguint errors típics del 0,05% FE pot arribar fins 0,01% FE.

Amb el software Keller CCS30 i els interfaces K-102...K-107 la pressió es pot visualitzar en un PC. Aquest programari també permet registrar el senyal i visualitzar la gràfica en el PC. Poden connectar fins a 128 transmissors en un bus.

Transmissor amb sortida analògica: El convertidor A / D de 16 bits integrat en el micro XEMICS subministra el senyal analògic 4-20mA i 0-10V amb una freqüència de 400Hz. No obstant, en aquest procés la precisió disminueix fins 0,05% FE.

Programació: Amb el software Control Center Series 30 (CCS30), un interface RS485 (models KELLER K-102...K-114) i un PC, podem veure la pressió, canviar les unitats i ajustar un nou zero i valor de guany. El senyal de sortida pot ajustar-se a qualsevol valor dins del rang compensat.

Exactitud (accuracy) i Precisió (precisió): L'exactitud és un terme absolut i la precisió, relatiu. En les balances de pesos morts utilitzades com a elements primaris de calibratge, la pressió es defineix com un valor primari d'una massa, longitud i temps. Els patrons que es troben en els laboratoris de calibratge nacional de cada país ens indiquen la incertesa de les seves referències de pressió en un ordre de magnitud de 70 a 90 ppm o prop de 0,01%. Les balances de pesos morts de tipus comercial com els que tenim a les nostres instal.lacions en Winthertur defineixen una incertesa o exactitud de 0,025%. Per sota d'aquests nivells, KELLER utilitza el terme "precisió" com l'habilitat del transmissor d'estar en cada punt calibrat, dins d'aquest 0,01% FE relatiu a aquests estàndards comercials.

Nota: el software Control Center Series 30 (CCS30), subtitueix el READ30/PROGR30


Aïllament 10 MΩ / 50 V, opcional 300 V (només 2-fils)
Alimentació 8…28 V / 3,5…12 V / 8…28 V / 13…28 V / 6…28 V / 8…28 V / 3,5…12 V segons el tipus de senyal de sortidasegons el tipus de senyal de sortida
Connexió de pressió 33X: 1/4"Gas-M. 35X:1/2"Gas-M. Versión PD33X: 2x1/4"Gas-Femella
Connexió elèctrica Connector DIN 43650 (4 pin- MIL C-26482-Plug (6 pin) - Binder 723 (5 pin)
EMC / conformitat CE / EMV EN 61000-6-1 to -6-4 / EN 61326-2-3
Estabilitat 0,025% a 0,05%FE segons model
Freqüència mostreig / ample de banda 400 Hz
Materials en contacte amb el fluid Acer inoxidable AISI 316L / Vitón
Precisió 0,05% a 0,1%FE segons senyal sortida. Opcional fins a 0,01%FE
Precisió opcional per a Sèries 33 X i rangs > 10bar Fins a 0,01% FE
Protecció IP 65. Opcional: IP 67 o IP 68 (amb cable)
Rang de compensació de temperatura 10 a 40ºC. Altres sota demanda
Rangs de pressió 1 a 1000 bar (tambié disponible per a medir la pressio baromètrica 800 a 1200 mbar abs.)
Senyal de sortida RS 485 / 4…20 mA / 0…10 V / 0…2,5 V / 0…5 V / 0,1…2,5 V
Temperatura d'emmagatzematge / operació -40…120 °C
Tipus disponibles PA/PR/PAA/PD
Vida últil > 10 milions de cicles, 0…100 %FE a 25 °C
