Etapas de expansión: desde la cápsula del sensor de presión hasta el conector

Un sensor de presión es un dispositivo de medición de presión que convierte la presión física en una variable de salida eléctrica para que sea medible y analizable. Según el fabricante o la región lingüística, los sensores de presión también se denominan celdas de medición de presión, transductores de presión, transmisores de presión o transmisores de medición de presión. En este blog, explicamos la jerga técnica de KELLER Pressure y presentamos las múltiples combinaciones posibles que ofrecemos a nuestros clientes.


Información útil

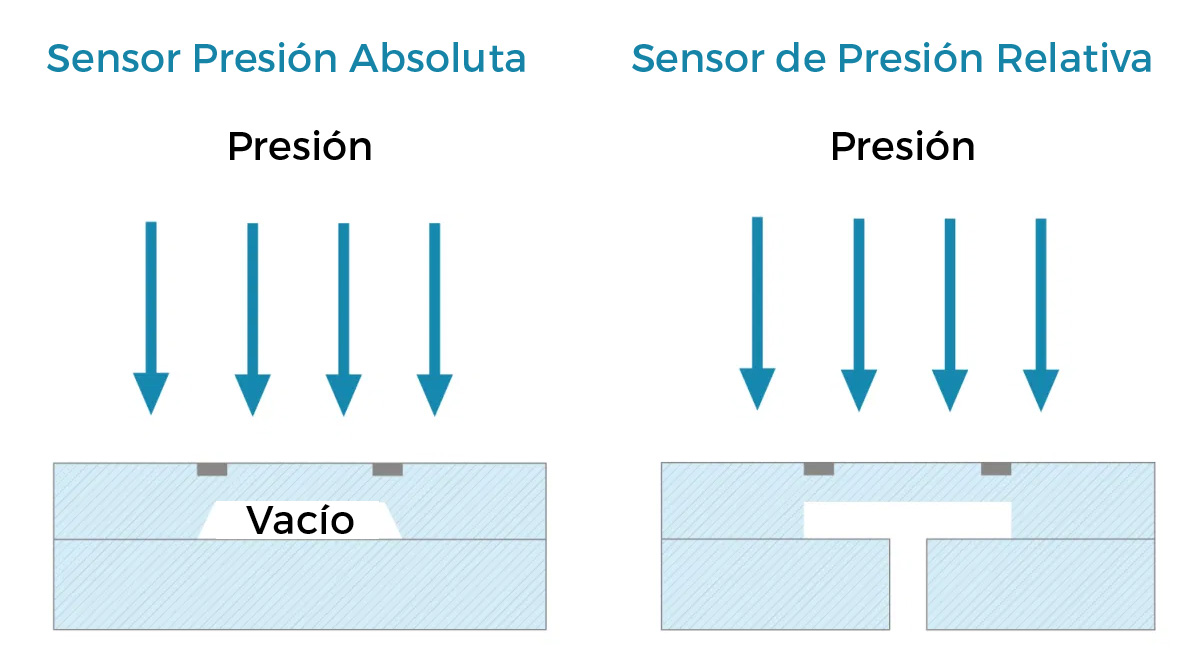

La estructura del transductor de presión ya se ha analizado en el artículo «KELLER Pressure has Reinvented the Wheel». Además, los diferentes tipos de presión se explican en detalle en el artículo «Tipos de presión y lo que significan». Este blog se basa en el contenido de los dos artículos mencionados anteriormente y se centra en la diferencia entre un transductor y un transmisor, así como en sus respectivas etapas de expansión.

Cápsula del transductor de presión: Fundamentos

En KELLER Pressure, el término cápsula del transductor de presión se refiere a una «célula de carga» metálica herméticamente sellada que contiene un chip sensor de presión rodeado de aceite. A diferencia de un transmisor de presión, la señal de salida de un transductor de presión no está compensada ni estandarizada. Muestra las características originales del puente de medición de Wheatstone difundidas en el chip sensor de presión, sin amplificar ni corregir. Por lo tanto, es normal que se produzcan diferencias en la señal de salida dentro de un lote de producción de transductores de presión.


Transductor de presión

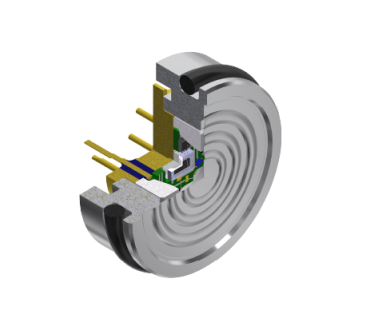

transductor de presion keller catsensors

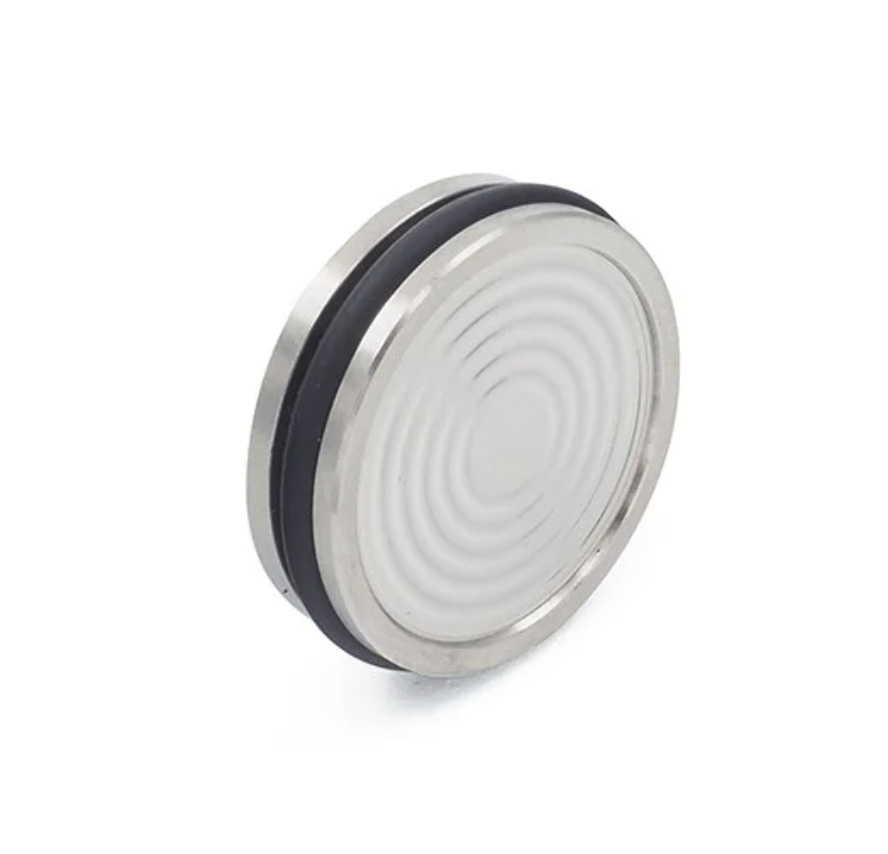

Selección de nuestras cápsulas transductores de presión

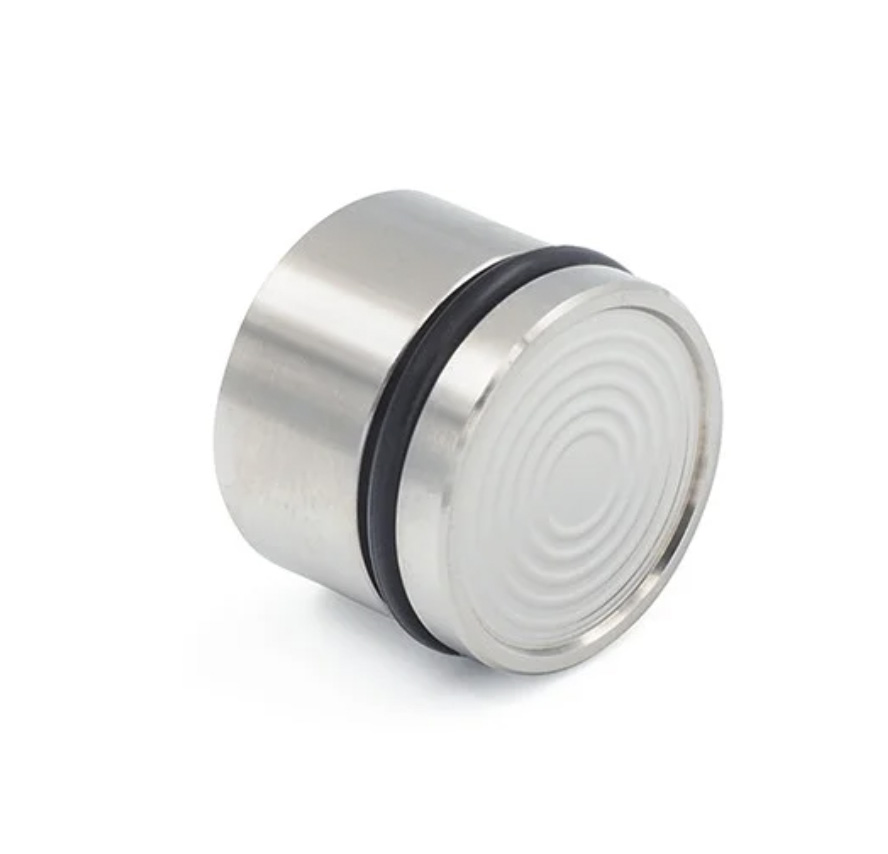

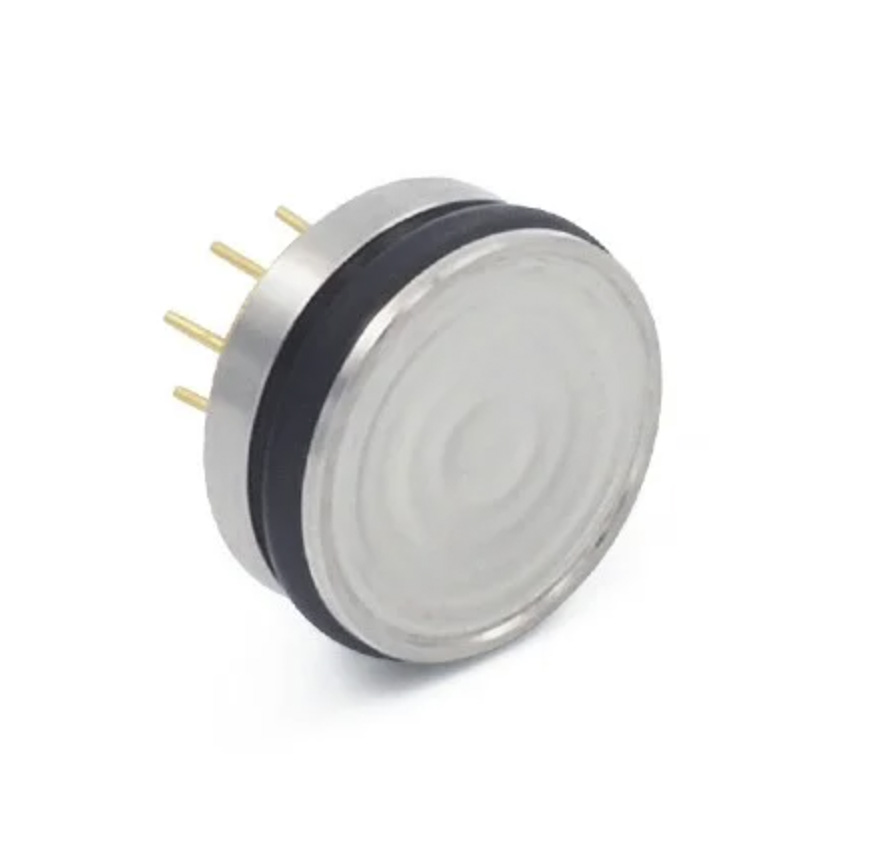

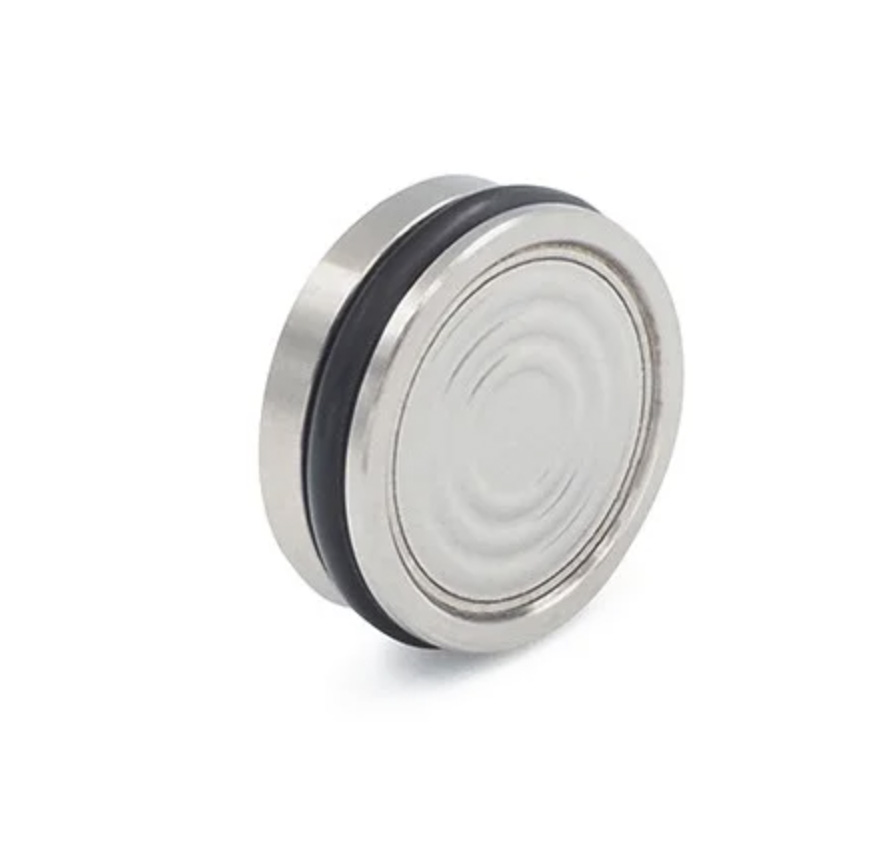

Series 4L Series 7L Series 9L Series 10L



Transmisor de Presión – El Activo

Una de las principales competencias de KELLER Pressure es la medición precisa de las características de cada transductor de presión en todo el rango de presión y temperatura. A partir de los datos recopilados, la señal puede compensarse mediante electrónica adicional y convertirse en la señal de salida requerida por el cliente.

Un ejemplo clásico de esto es la señal de salida analógica de 4...20 mA, aún ampliamente utilizada. Si bien este ajuste solía realizarse manualmente mediante resistencias ajustables (potenciómetros), ahora se realiza generalmente mediante software, de forma rápida, fiable y precisa.

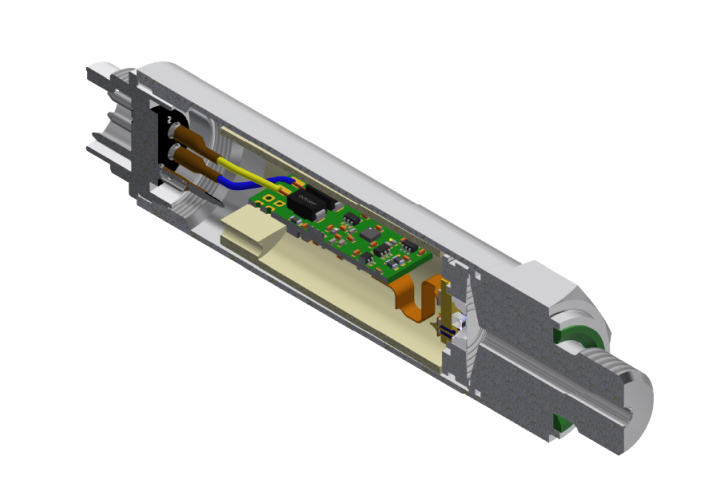

Transmisor de presión

Transmisor de presión

Selección de nuestros transmisores de presión

Series 21Y Series 2ESY Series 23SX Series 33X



Cápsula del sensor de presión frente a cabezal del sensor de presión

En la portada de nuestras hojas de datos se utiliza la frase «chip sensor de presión piezoresistivo, aislado y encapsulado», pero ¿qué significa exactamente?

Nos referimos a la estructura típica de un transductor de presión como cápsula. El chip sensor de presión en su interior está herméticamente sellado (es decir, encapsulado) y aislado del medio a medir por el diafragma, la carcasa metálica y el paso de vidrio.

Nos referimos a un cabezal del transductor de presión cuando la cápsula se combina con una conexión de presión; por lo general, ambos elementos están firmemente soldados. En comparación con la cápsula, el cabezal del transductor de presión es más fácil de integrar en una aplicación gracias a la rosca, el hexágono y la superficie de sellado existentes. Por otro lado, al utilizar una cápsula del transductor de presión, las instrucciones de instalación detalladas ofrecen asistencia durante el diseño e instalación de la cápsula.

Dado que ambos términos contienen la palabra «transductor», en ambos casos se trata de un elemento de medición de presión pasivo sin electrónica de acondicionamiento de señal.

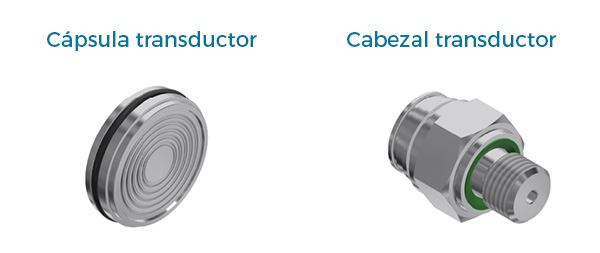

cápsula y cabezal de transductor keller catsensors



Tecnología CiO: La Excepción

Con la tecnología de chip en aceite, utilizada en las líneas C y D, toda la electrónica se aloja directamente junto al chip del sensor de presión, dentro de la carcasa metálica rellena de aceite. Esto elimina la necesidad de componentes electrónicos externos, lo que permite un diseño especialmente compacto. Por lo tanto, los productos son extremadamente resistentes a las influencias ambientales, como la humedad, las vibraciones o los impactos.

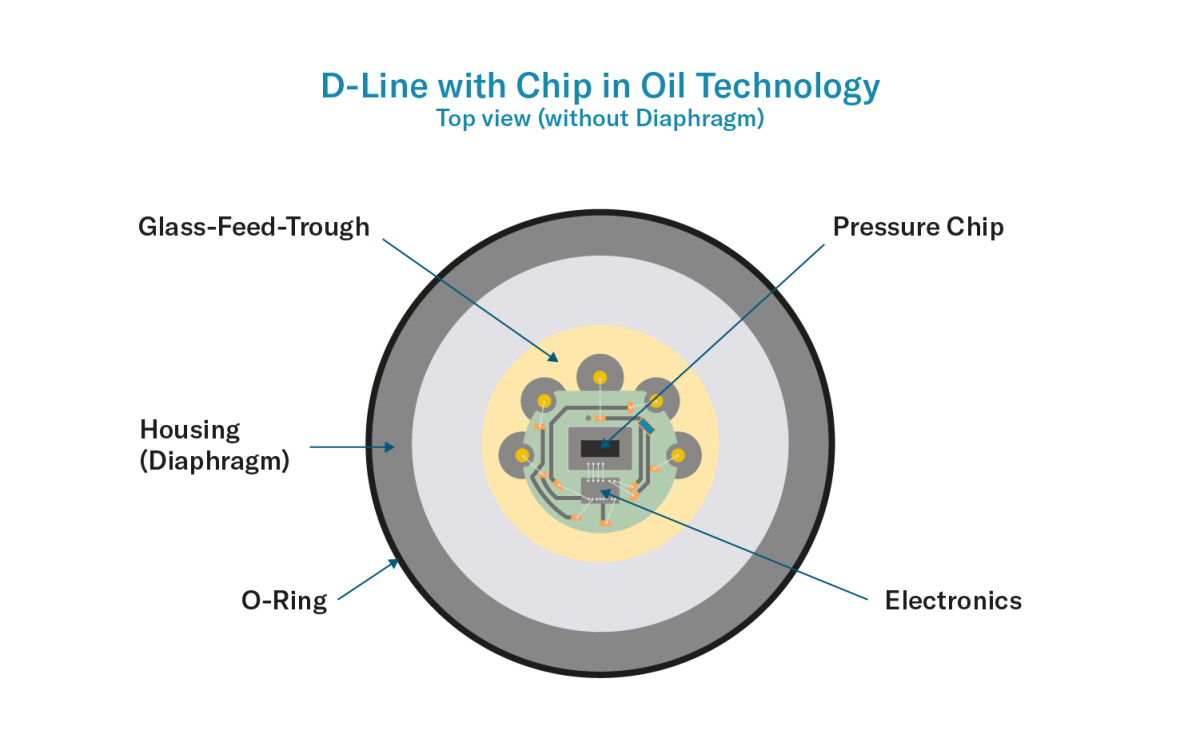

linea D Tecnología Chip in Oil Keller Catsensors

Gracias a esta tecnología desarrollada por KELLER Pressure, un transmisor de presión puede tener la apariencia de un transductor. Sin embargo, esto puede generar confusión, ya que a simple vista no queda claro si se trata de un transductor de presión con señal no amplificada o de un transmisor de presión D-Line. El C-Line es algo más fácil de identificar: es la única línea de productos de KELLER Pressure con un conector de paso de vidrio de 3 pines.

La principal diferencia entre el C-Line y el D-Line reside en la electrónica. Mientras que el C-Line proporciona una señal de salida radiométrica de 0,5 a 4,5 V, el D-Line convierte la señal en una señal digital I₂C. Esta última es ideal para la integración directa en sistemas basados ​​en microcontroladores.

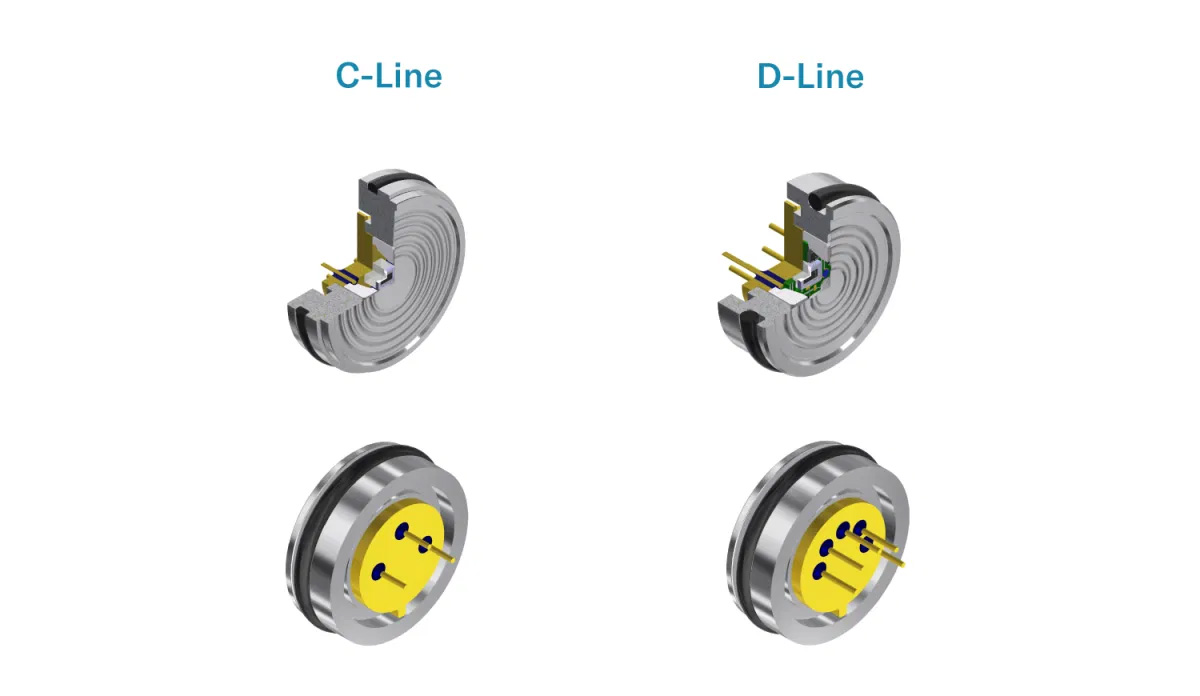

esquema series c y d keller catsensors





Selección de nuestras series C y D

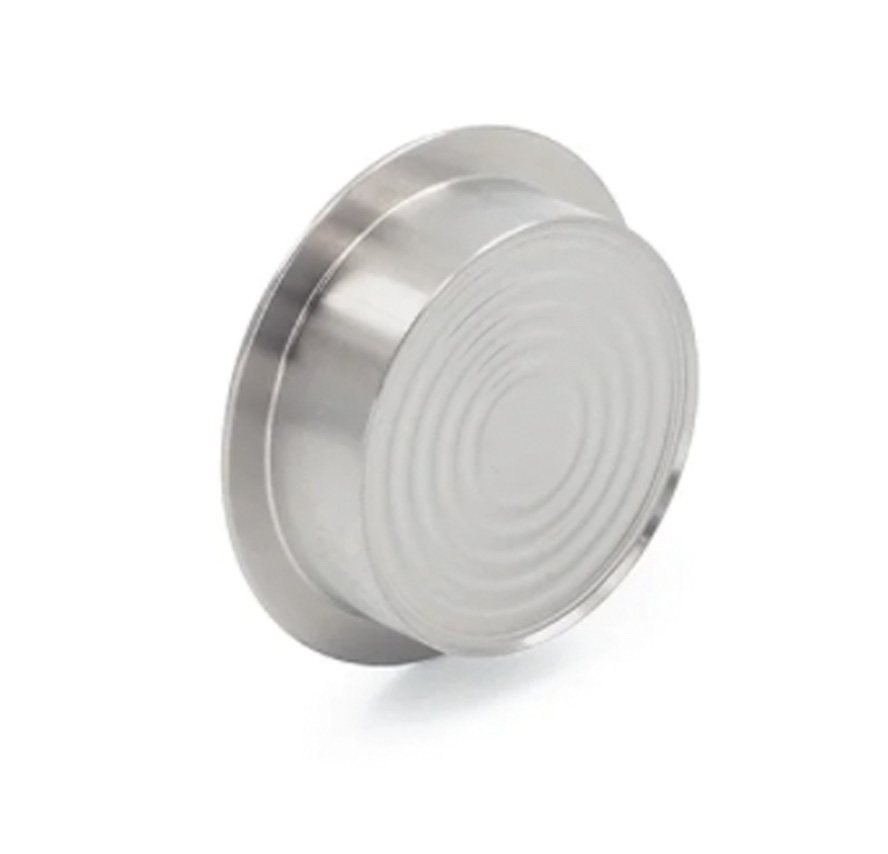

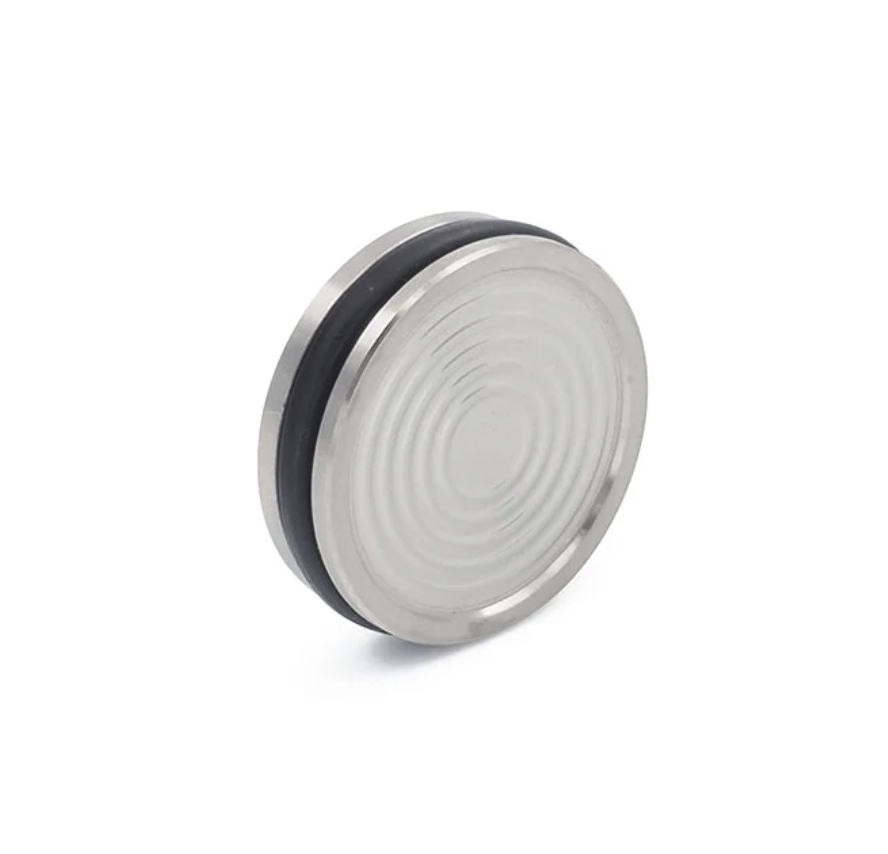

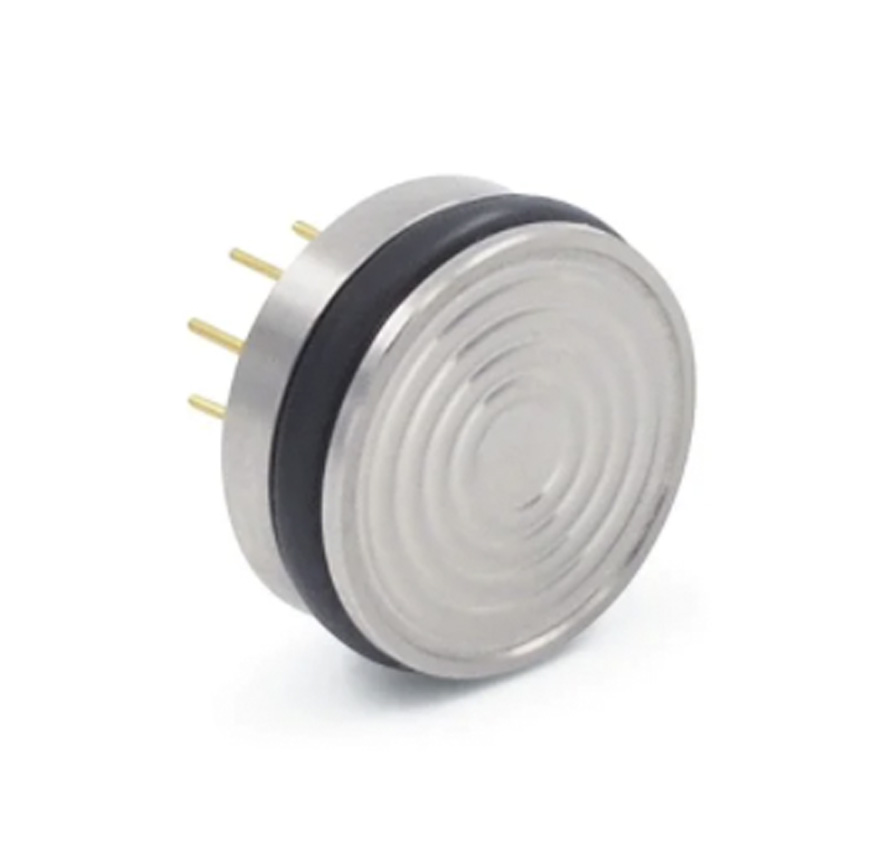

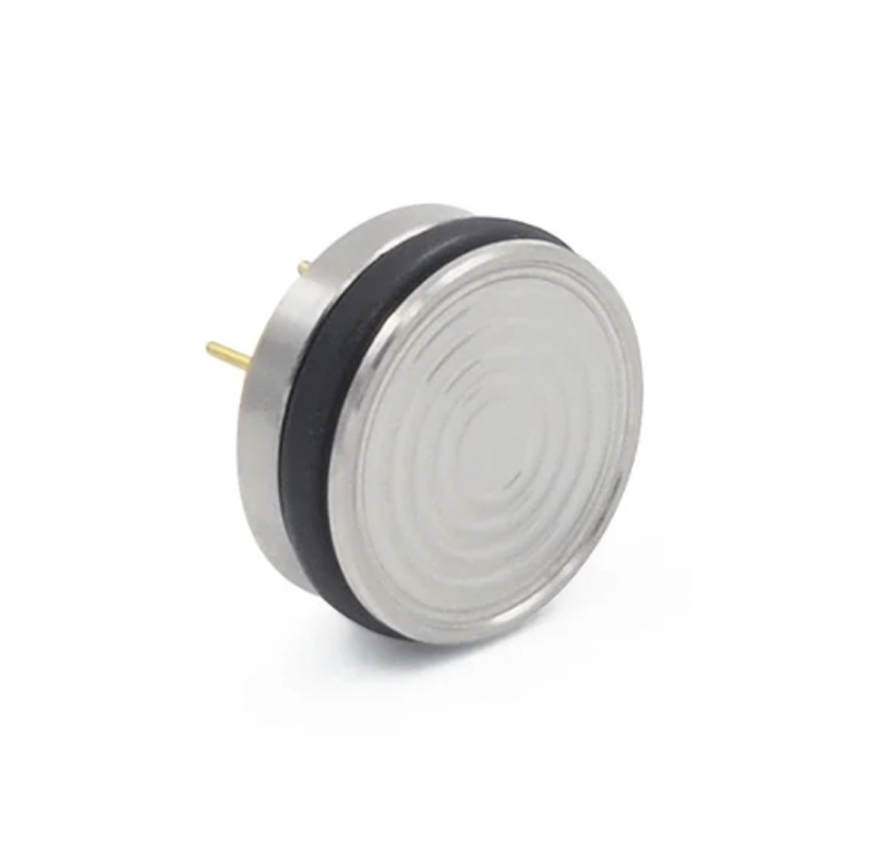

Serie 4LC Serie 4LD Serie 9LC Serie 9FLD


Soluciones a medida: soluciones que se adaptan perfectamente

Las aplicaciones de nuestros clientes son extremadamente diversas y a menudo requieren soluciones personalizadas, una de las principales fortalezas de KELLER Pressure.

Un ejemplo entre muchos:

Un cliente requiere el rendimiento de la serie 33X, pero no dispone de suficiente espacio en su aplicación para instalar un transmisor completo. Nuestra solución: utilizar un cabezal transmisor de presión: una combinación de cabezal transductor y la electrónica de compensación expuesta asociada. En estos casos, la responsabilidad de alojar y proteger la electrónica recae en el cliente. Sin embargo, este esfuerzo adicional se acepta con gusto, ya que las ventajas de esta solución extremadamente compacta y personalizada superan claramente sus desventajas.

Como este concepto es difícil de explicar, hemos elaborado un resumen de nuestras variantes:

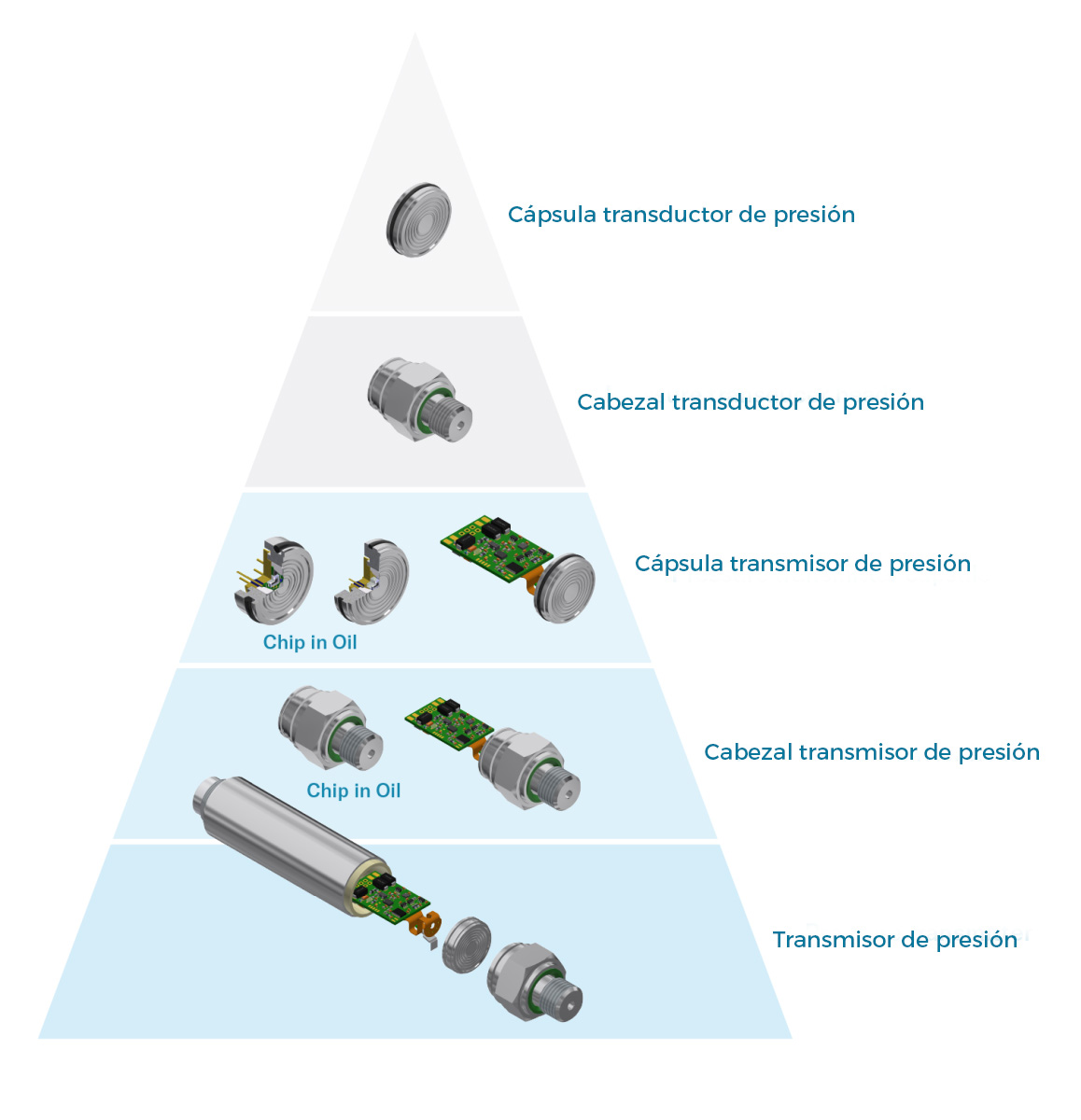

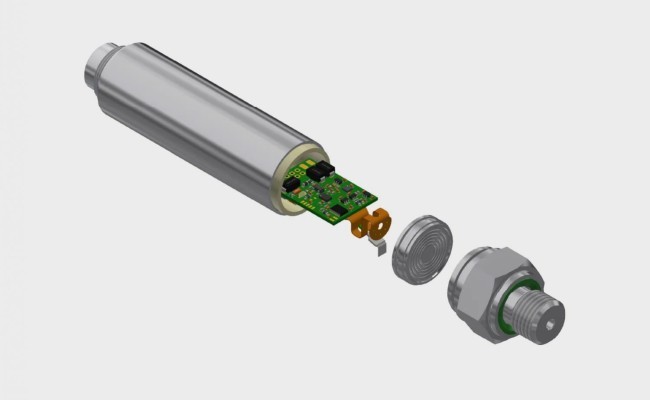

variantes keller transmisores transductores catsensors

La evaluación anual del portafolio de productos de KELLER Pressure muestra que la categoría de transmisores de presión registra, con diferencia, las mayores cifras de ventas, independientemente de las etapas de expansión.

Selección de un cabezal transductor de presión, una cápsula transmisora ​​de presión y un cabezal transmisor de presión

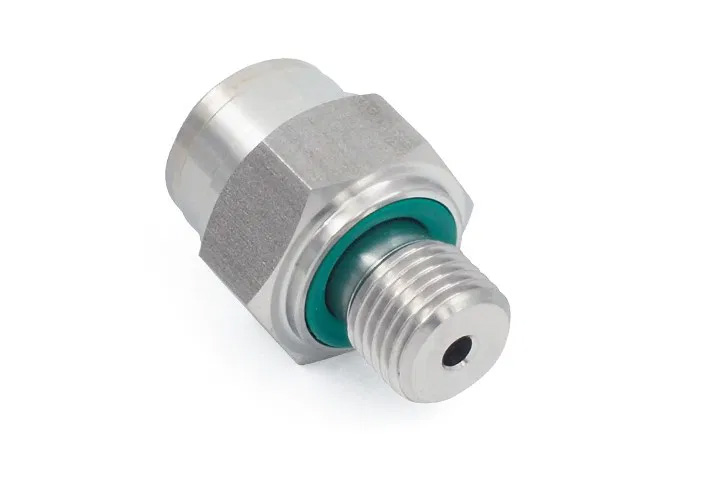

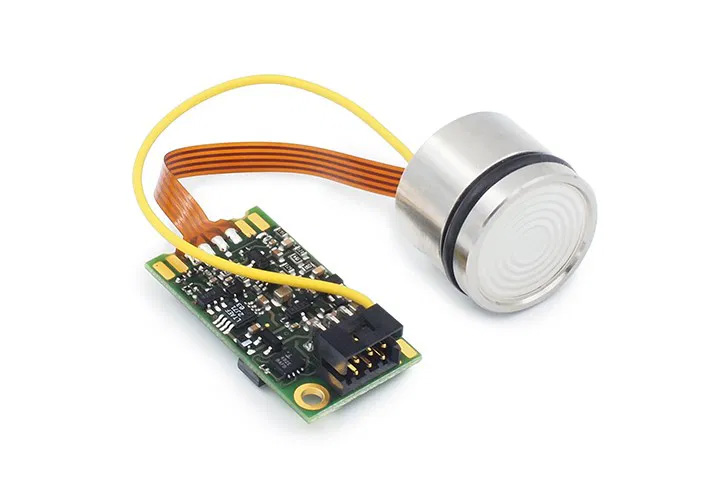

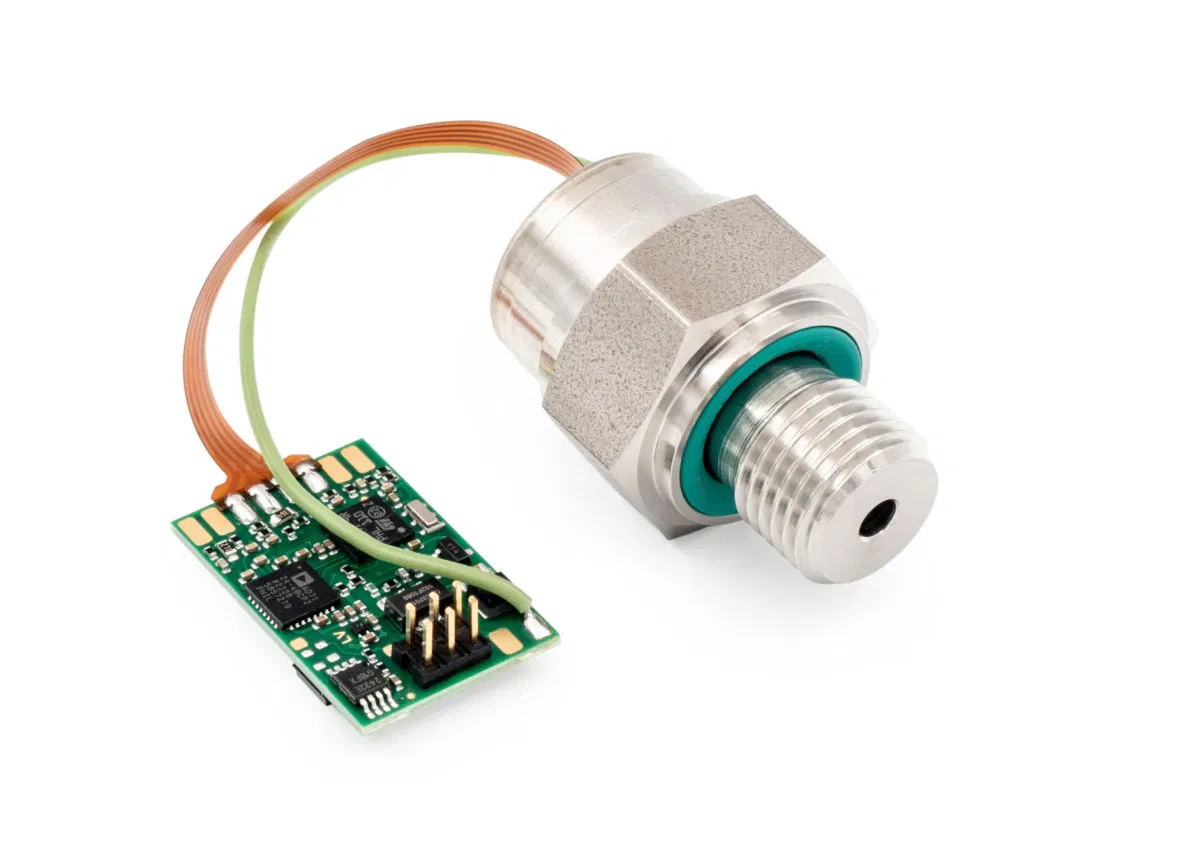

Serie 20S Serie 10LX Serie 20SX



Resumen de los datos más importantes

Un transductor de presión de KELLER Pressure siempre proporciona una señal de salida no amplificada y no estandarizada. Un transmisor, por otro lado, consta de una electrónica de acondicionamiento de señal, además del transductor, para compensar las características del transductor y estandarizar la señal de salida.

Los transmisores más compactos de nuestra gama son las líneas C y D. En estos, toda la electrónica está totalmente sumergida en el aceite, junto al chip de silicio que mide la presión. Son ideales para aplicaciones con espacio de instalación muy limitado.

Sin embargo, KELLER Pressure no solo ofrece transductores y transmisores estándar: fabricamos prácticamente cualquier combinación imaginable de cápsula o cabezal transductor y electrónica personalizada para nuestros clientes, adaptada con precisión a cada aplicación.




«Las aplicaciones de nuestros clientes son muy diversas y a menudo requieren soluciones personalizadas: uno de los puntos fuertes de KELLER Pressure.»

Manuel Farrèr
Technical Product Manager
