Keller: La vàlvula digital d'oxigen, aplanant el camí al futur

Keller: La vàlvula digital d'oxigen, aplanant el camí al futur

  • 11/03/2020

L'oxigen és l'element més abundant de l'escorça terrestre i el segon més comú dels elements de la Terra en el seu conjunt. Sense oxigen, els humans no poden sobreviure i els professionals de la salut no poden salvar vides. El subministrament d'oxigen mèdic requereix una àmplia logística i molts recursos humans. El Servei de Salut de Boga és un dels principals proveïdors de gasos mèdics i ha elevat la gestió de les ampolles d'oxigen a un nou nivell, en col·laboració amb KELLER AG für Druckmesstechnik.

Subministrament integral de gas a tot el món

El Servei de Salut de Boga subministra gas mèdic a clíniques i hospitals en més de 50 països de tot el món. Quan es tracta de l'atenció mèdica, és vital que les aplicacions de diagnòstic i terapèutiques funcionin de manera fiable, complint amb els més alts estàndards de seguretat, qualitat i eficiència a tot el món. L'oxigen gasós s'emmagatzema a extrema pressió en cilindres. L'oxigen mèdic per a ús mòbil sol estar disponible en cilindres d'entre dos i cinc litres. A una pressió de 200 bars, un litre d'oxigen mèdic equival a 200 litres d'oxigen a pressió atmosfèrica normal.

Els cilindres d'oxigen amb un manòmetre analògic s'han utilitzat per a subministrar gas mèdic durant més de 20 anys. L'usuari pren una lectura de l'oxigen restant en una taula física i la calcula basant-se en la pressió residual, la grandària del cilindre i el flux d'oxigen establert. Això requereix una enorme quantitat de recursos humans, ja que els hospitals utilitzen fins a 1.000 cilindres de gas cada dia, i cada cilindre dura al voltant de tres hores quan s'utilitza a la màxima velocitat de flux. Aquesta enorme logística és manejada pel propi personal d'infermeria.

La Divisió de Sanitat de Boga va tenir la idea d'una pantalla digital en les ampolles d'oxigen amb l'objectiu de simplificar la logística de l'hospital. La definició del projecte era desenvolupar una vàlvula digital compatible amb les ampolles d'oxigen existents i duradores. Boga va trobar el seu camí cap a KELLER AG für Druckmesstechnik a través d'una convocatòria oficial de projectes.

Nou nivel de competència gràcies a un complex punt de partida

KELLER AG für Druckmesstechnik és el líder europeu en la fabricació de transductors de pressió aïllats i transductors. Els seus molts anys d'experiència en el subministrament de solucions a mesura i el seu gust pels nous reptes van fer de l'empresa un soci ideal per a Boga. KELLER porta molts anys desenvolupant mesuraments de nivell d'ompliment amb sensors específicament dissenyats per a tota mena d'entorns difícils. No obstant això, amb el projecte per a Boga Healthcare, KELLER va prendre la decisió deliberada d'assumir aquest nou desafiament per a desenvolupar encara més la seva infraestructura interna i les operacions de procés per als productes de la indústria mèdica.

A part de fer-la compatible amb el cilindre existent, no es van permetre modificacions en l'estructura de la nova vàlvula digital. A més, els sensors també han de complir amb els estàndards d'alta puresa requerits per a les aplicacions mèdiques d'oxigen. Per a complir aquestes normes, KELLER va haver de desenvolupar un sensor completament nou que s'adaptés totalment a l'entorn especificat. El sensor ha de ser capaç de mesurar rangs de pressió de fins a 300 bars i ha de ser fabricat en una sala estèril.

De l'analògic al digital


Per a complir amb aquestes especificacions estrictament definides, l'equip del projecte va provar una varietat de dissenys i prototips fins que van trobar la combinació perfecta. El transmissor de pressió recentment desenvolupat és extremadament robust, reduït a l'essencial i està fet amb materials que toleren particularment bé l'oxigen. Amb aquestes qualitats, el sensor PA-5 de KELLER sobresurt per la seva estructura molt compacta i ara s'està convertint en la peça central dels cilindres d'oxigen digital de Boga.

El sensor analògic incorporat en la vàlvula mesura la pressió de l'oxigen gasós en el cilindre i envia aquesta informació a l'electrònica que es troba darrere de la pantalla a través d'un connector elèctric. El pacient pot accedir en qualsevol moment a les següents dades preparades mitjançant icones clares:

  • Oxigen restant i flux
    • visualització del temps restant amb l'ajust de flux triat
    • nivell d'omplert
    • flux actual
  • Símbols d'alerta de seguretat
    • situació crítica
    • el flux de gas és menor que el flux establert
    • temperatura massa alta o massa baixa
    • nivell de bateria sota
    • no hi ha senyal acústic
    • camp magnètic detectat
    • estat
    • cilindre nou, sense usar

A més de la pantalla digital, la vàlvula també té un senyal d'alerta acústica i visual. L'alarma indica situacions crítiques com un nivell d'ompliment baix o un flux de gas limitat causat per una corba en la mànega. Això ofereix als pacients una major seguretat en supervisar ells mateixos l'ampolla.

Aquest nou i innovador sistema de cilindres de gas es diu LIV® IQ (Boga Integrated Valve) i s'ha establert molt bé en el mercat. El major avantatge radica en l'aspecte d'autocontrol i en el millor subministrament d'oxigen mòbil, per exemple en transportar un pacient. A més, ajuda enormement al personal d'infermeria, ja que dedica menys temps a realitzar lectures, ja que sap fins al minut exacte quant temps durarà l'oxigen amb els ajustos actuals.

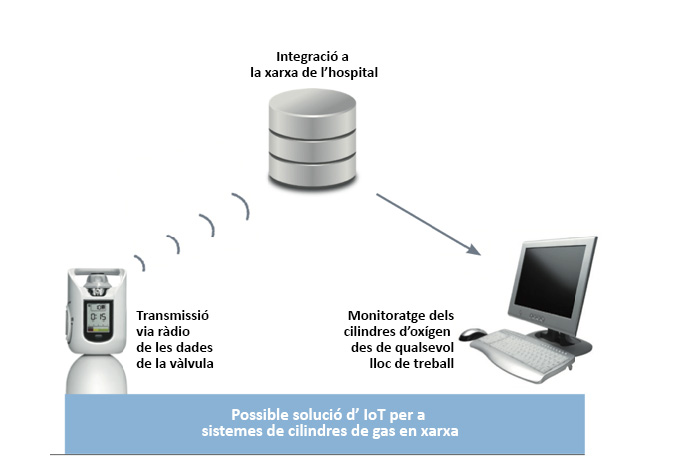

L'optimització dels subministraments de gas mèdic anirà un pas més enllà en el futur. Hi ha plans per a una IoT (Internet de les coses) i s'integrarà llavors en una xarxa hospitalària interna a través de la transmissió via radio i es prepararà d'una manera fàcil per al client.

El personal d'infermeria pot accedir a tota la informació digital, acústica i visual del disc des de qualsevol estació de treball dins de l'hospital a través d'una xarxa. Una vegada més, ésto redueix enormement l'esforç addicional de comprovar cada ampolla d'oxigen in situ.

Aquest pas cap a la Internet de les coses està sent desenvolupat actualment per Boga Healthcare. Amb aquesta solució planificada, la pròxima generació del CI LIV® revolucionarà la forma en què es gestionen les ampolles d'oxigen als hospitals.

​ Article original publicat per Keller (english)

Catsensors és el representant exclusiu de Keller AG für Druckmesstechnik a Espanya. Contacta amb nosaltres i t'informarem sense compromís.
