Transductor o Transmissor?

Transductor o Transmissor?

  • 04/06/2025

Etapes d'expansió: des de la càpsula del sensor de pressió fins al connector

Un sensor de pressió és un dispositiu de mesura de pressió que converteix la pressió física en una variable de sortida elèctrica perquè sigui mesurable i analitzable. Segons el fabricant o la regió lingüística, els sensors de pressió també s'anomenen cel·les de mesura de pressió, transductors de pressió, transmissors de pressió o transmissors de mesura de pressió. En aquest bloc, expliquem el argot tècnic de KELLER Pressure i presentem les múltiples combinacions possibles que oferim als nostres clients.


Informació útil

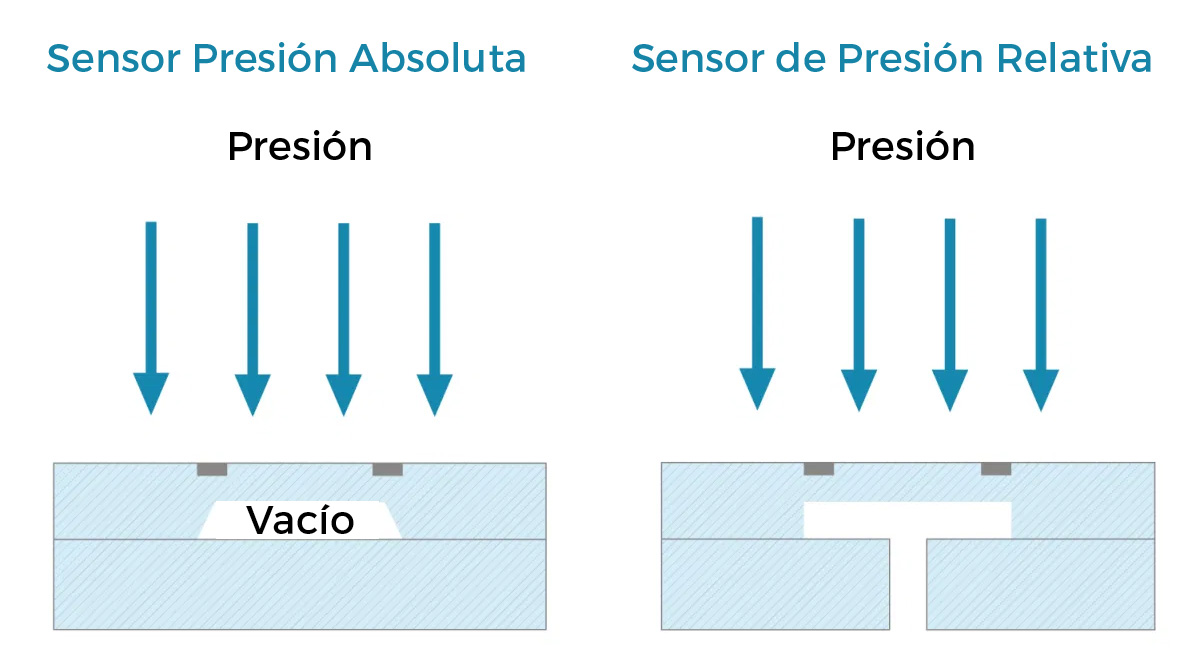

L'estructura del transductor de pressió ja s'ha analitzat a l'article KELLER Pressure has Reinvented the Wheel. A més, els diferents tipus de pressió s'expliquen detalladament a l'article «Tipus de pressió i el que signifiquen». Aquest bloc es basa en el contingut dels dos articles esmentats anteriorment i se centra en la diferència entre un transductor i un transmissor, així com en les respectives etapes d'expansió.

Càpsula del transductor de pressió: Fonaments

A KELLER Pressure, el terme càpsula del transductor de pressió fa referència a una «cèl·lula de càrrega» metàl·lica hermèticament segellada que conté un xip sensor de pressió envoltat d'oli. A diferència d'un transmissor de pressió, el senyal de sortida d'un transductor de pressió no està compensat ni estandarditzat. Mostra les característiques originals del pont de mesurament de Wheatstone difoses al xip sensor de pressió, sense amplificar ni corregir. Per tant, és normal que es produeixin diferències en el senyal de sortida dins un lot de producció de transductors de pressió.

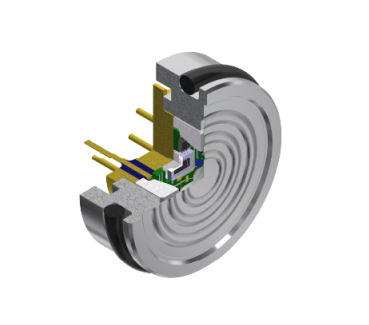

Transductor de pressió

transductor de presion keller catsensors

Selección de les nostres càpsules transductors de pressió

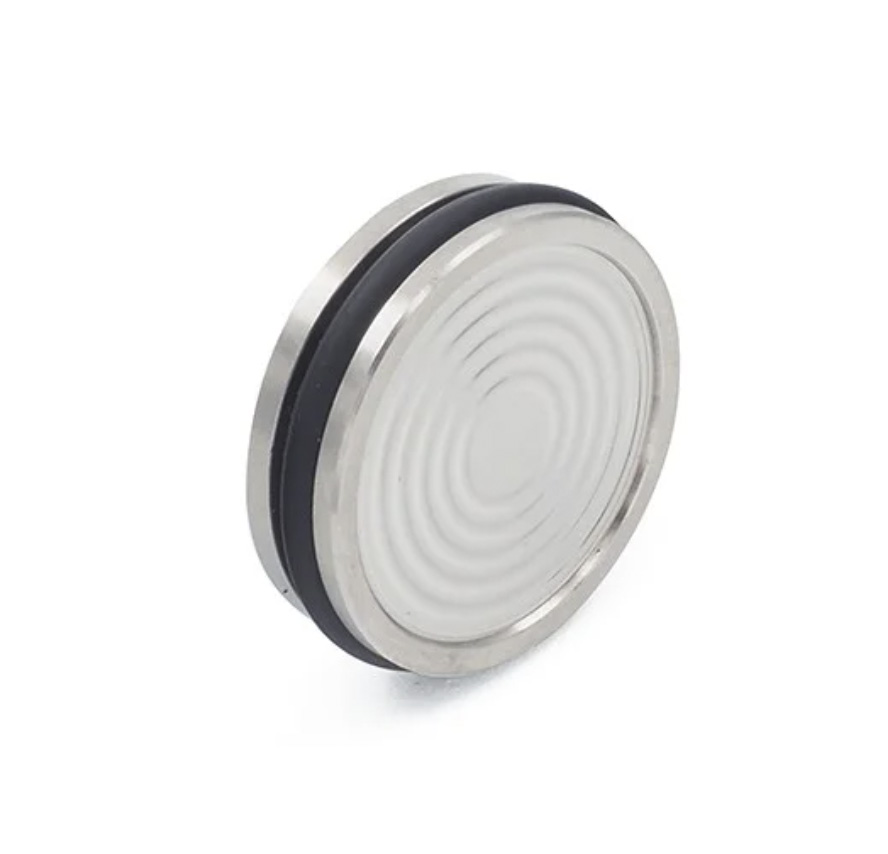

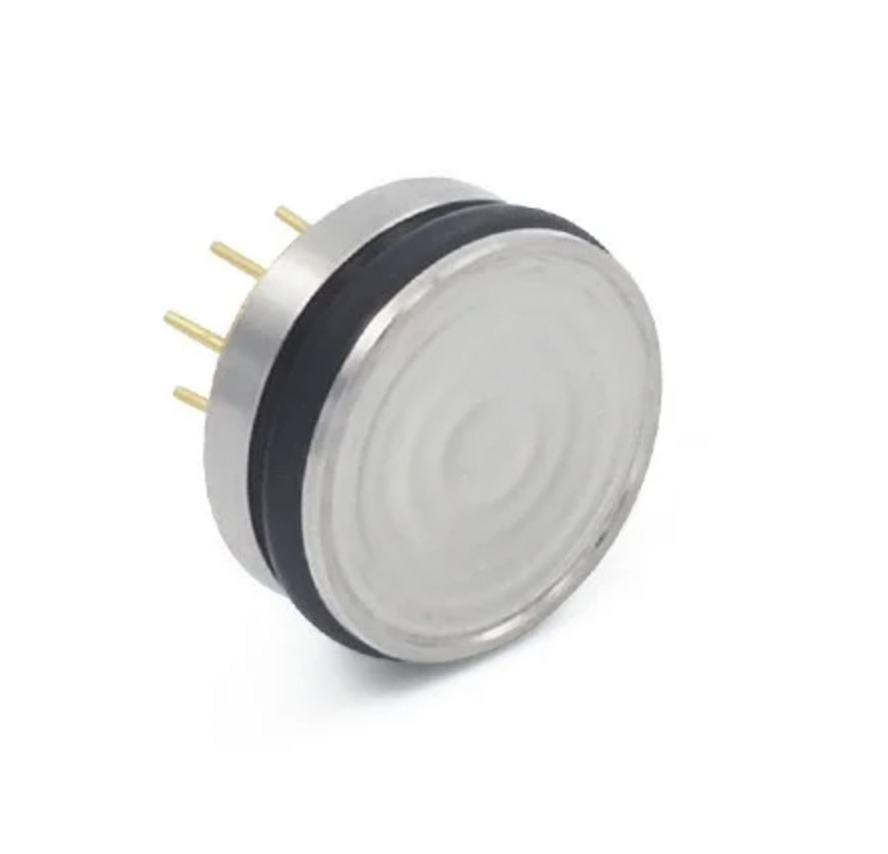

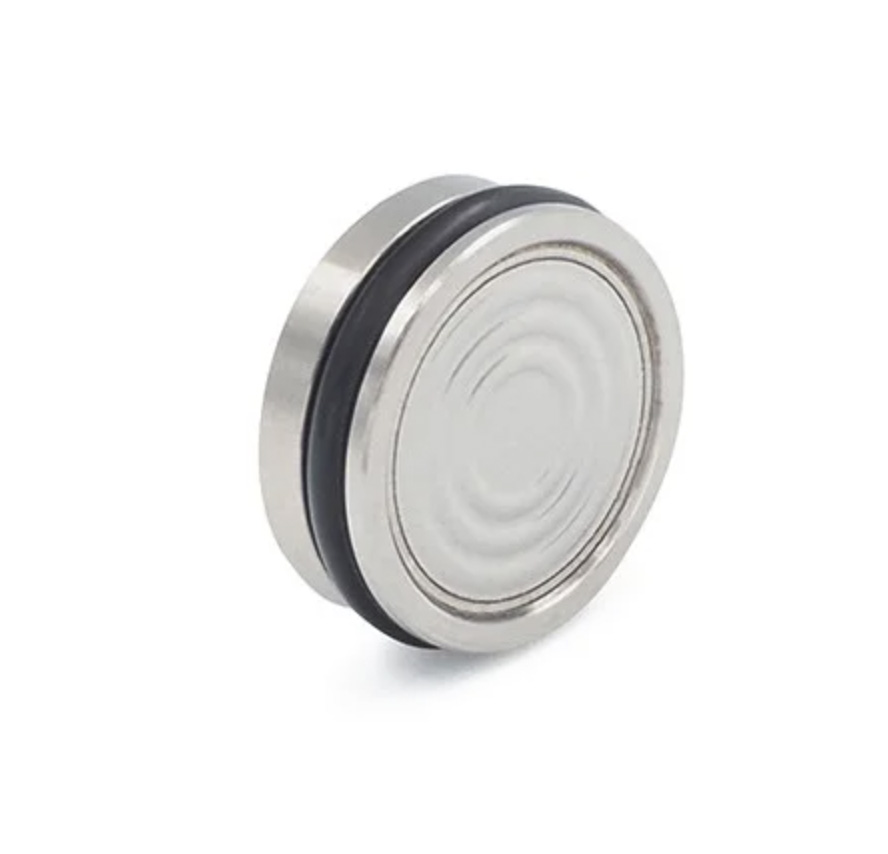

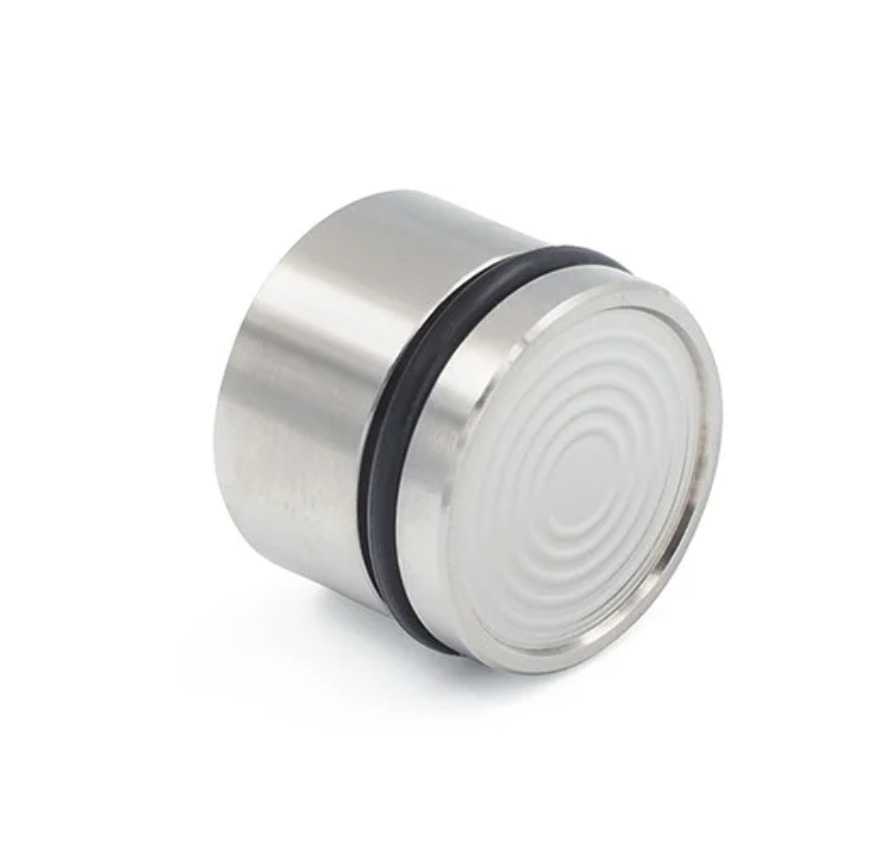

Sèries 4L Sèries 7L Sèries 9L Sèries 10L

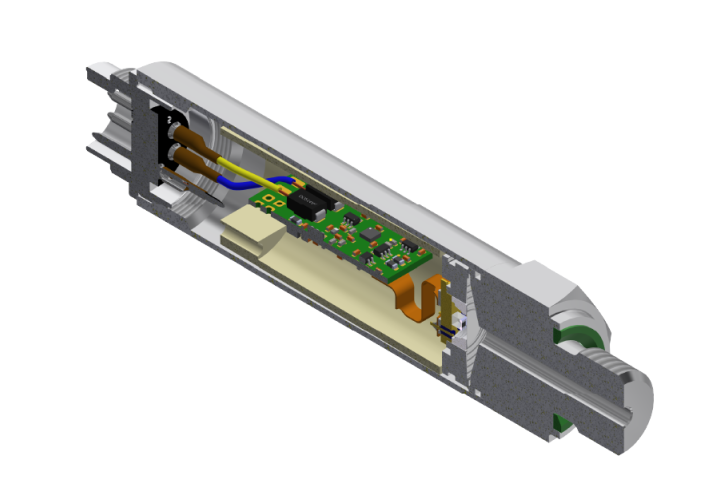

Transmissor de Pressió – L'Actiu

Una de les principals competències de KELLER Pressure és el mesurament precís de les característiques de cada transductor de pressió en tot el rang de pressió i temperatura. A partir de les dades recopilades, el senyal es pot compensar mitjançant electrònica addicional i esdevenir el senyal de sortida requerit pel client.

Un exemple clàssic d'això és el senyal de sortida analògic de 4...20 mA, encara àmpliament utilitzat. Si bé aquest ajustament solia realitzar-se manualment mitjançant resistències ajustables (potenciòmetres), ara es realitza generalment mitjançant programari, de forma ràpida, fiable i precisa.

Transmissor de pressió

Transmisor de presión

Selecció dels nostres transmissors de pressió

Sèries 21Y Sèries 2ESY Sèries 23SX Sèries 33X

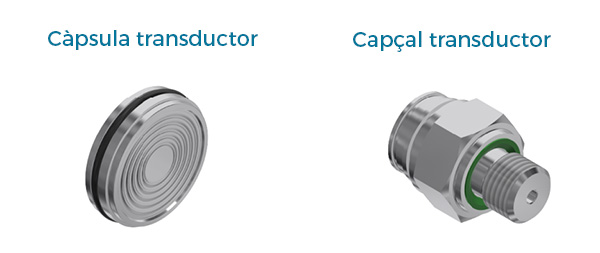

Càpsula del sensor de pressió front capçal del sensor de pressió

A la portada dels nostres fulls de dades s'utilitza la frase «xip sensor de pressió piezoresistiu, aïllat i encapsulat», però què significa exactament?

Ens referim a l'estructura típica d'un transductor de pressió com a càpsula. El xip sensor de pressió al seu interior està hermèticament segellat (és a dir, encapsulat) i aïllat del medi a mesurar pel diafragma, la carcassa metàl·lica i el pas de vidre.

Ens referim a un capçal del transductor de pressió quan la càpsula es combina amb una connexió de pressió; en general, tots dos elements estan fermament soldats. En comparació amb la càpsula, el capçal del transductor de pressió és més fàcil dintegrar en una aplicació gràcies a la rosca, lhexàgon i la superfície de segellat existents. D'altra banda, en utilitzar una càpsula del transductor de pressió, les instruccions d'instal·lació detallades ofereixen assistència durant el disseny i la instal·lació de la càpsula.

Atès que tots dos termes contenen la paraula «transductor», en tots dos casos es tracta d'un element de mesura de pressió passiu sense electrònica de condicionament de senyal.

càpsula i capçal de transductor keller catsensors



Tecnologia CiO: L'Excepció

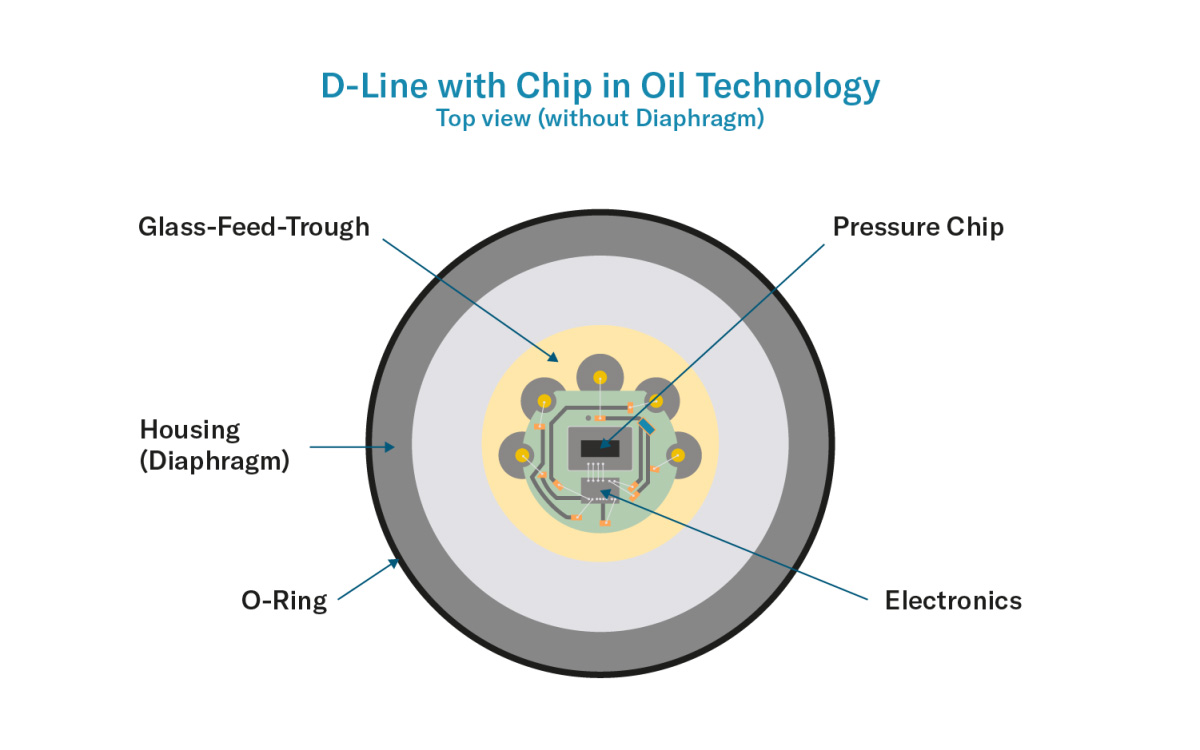

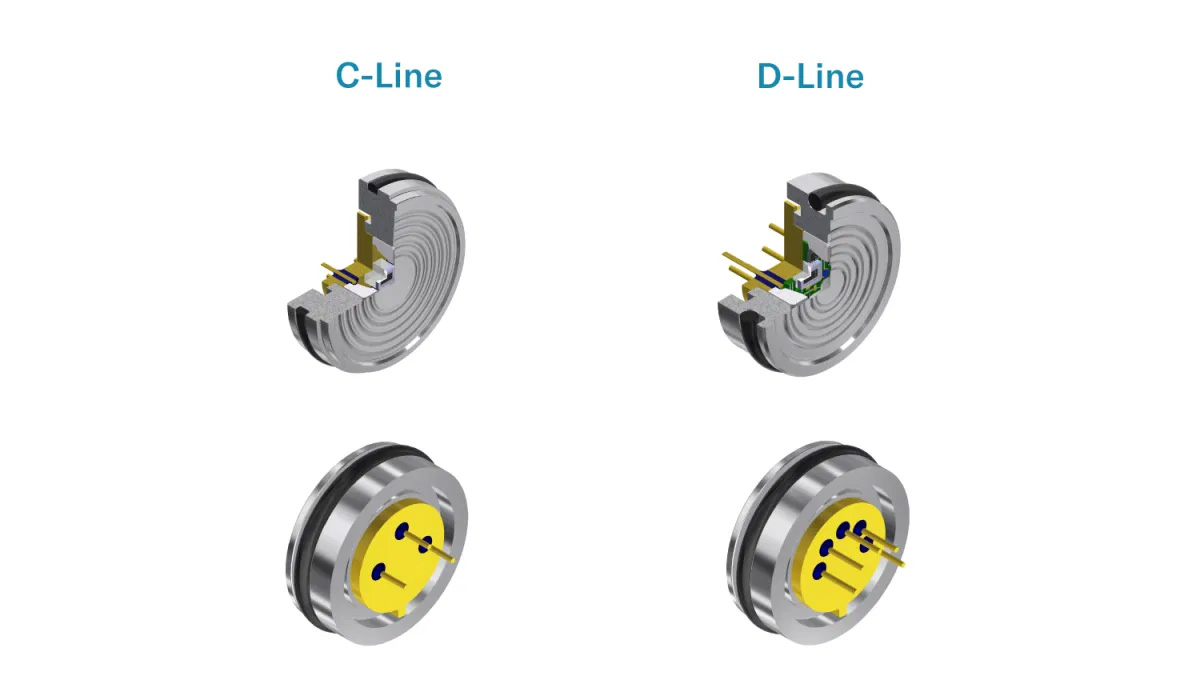

Amb la tecnologia de xip en oli, utilitzada a les línies C i D, tota l'electrònica s'allotja directament al costat del xip del sensor de pressió, dins de la carcassa metàl·lica farcida d'oli. Això elimina la necessitat de components electrònics externs, cosa que permet un disseny especialment compacte. Per tant, els productes són extremadament resistents a les influències ambientals, com ara la humitat, les vibracions o els impactes.

linea D Tecnología Chip in Oil Keller Catsensors

Gràcies a aquesta tecnologia desenvolupada per KELLER Pressure, un transmissor de pressió pot tindre l'aparença d'un transductor. Això no obstant, això pot generar confusió, ja que a simple vista no queda clar si es tracta d'un transductor de pressió amb senyal no amplificat o d'un transmissor de pressió D-Line. El C-Line és més fàcil d'identificar: és l'única línia de productes de KELLER Pressure amb un connector de pas de vidre de 3 pins.

La principal diferència entre el C-Line i el D-Line resideix a l'electrònica. Mentre que el C-Line proporciona un senyal de sortida radiomètrica de 0,5 a 4,5 V, el D-Line converteix el senyal en un senyal digital I₂C. Aquesta última és ideal per a la integració directa en sistemes basats en microcontroladors.

esquema series c y d keller catsensors





Selecció de les nostres sèries C y D

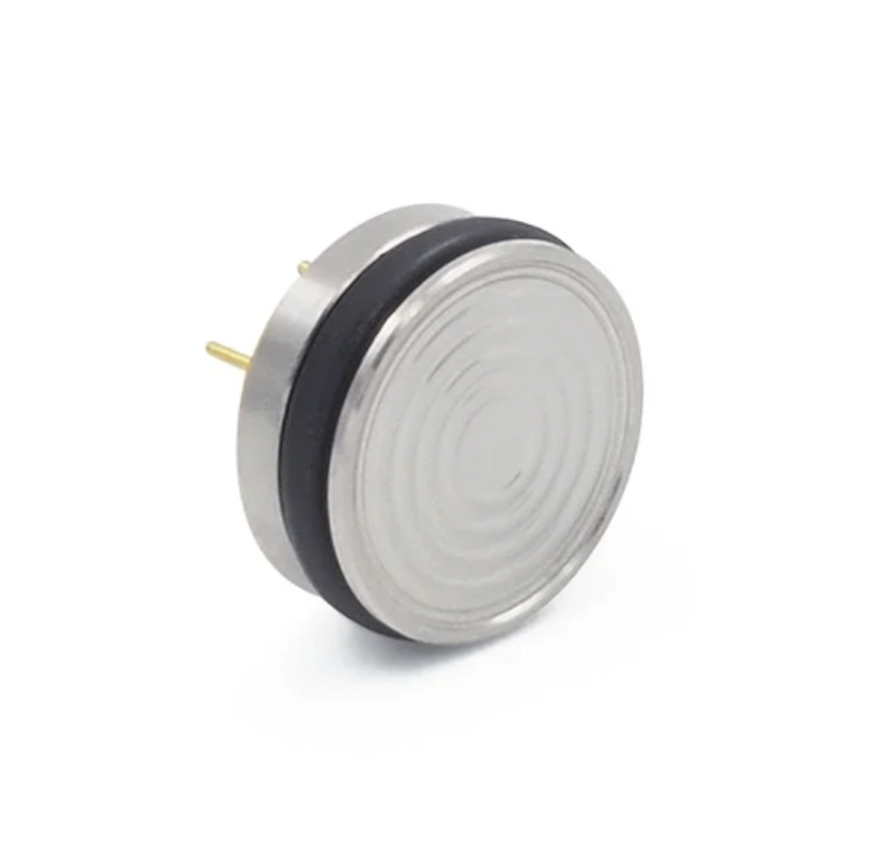

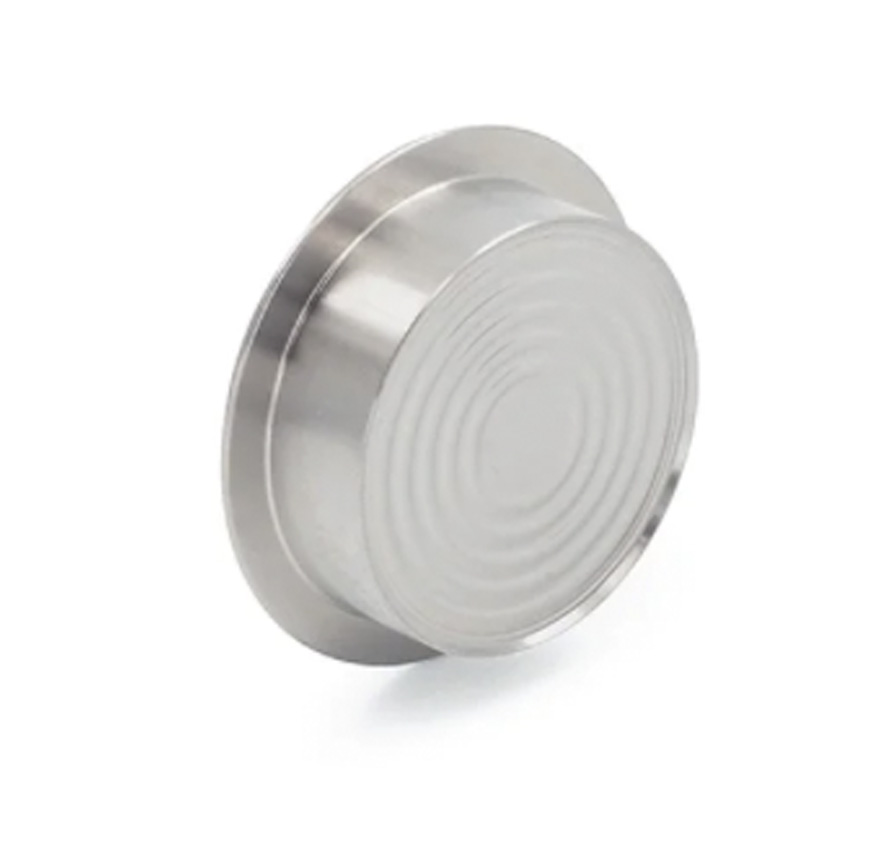

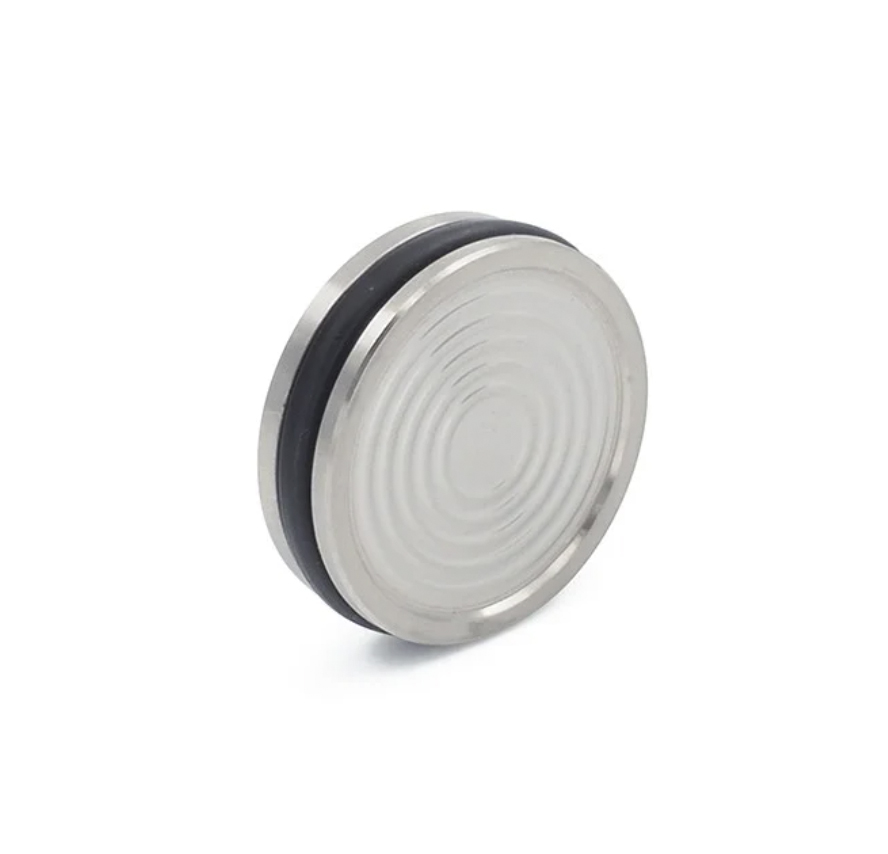

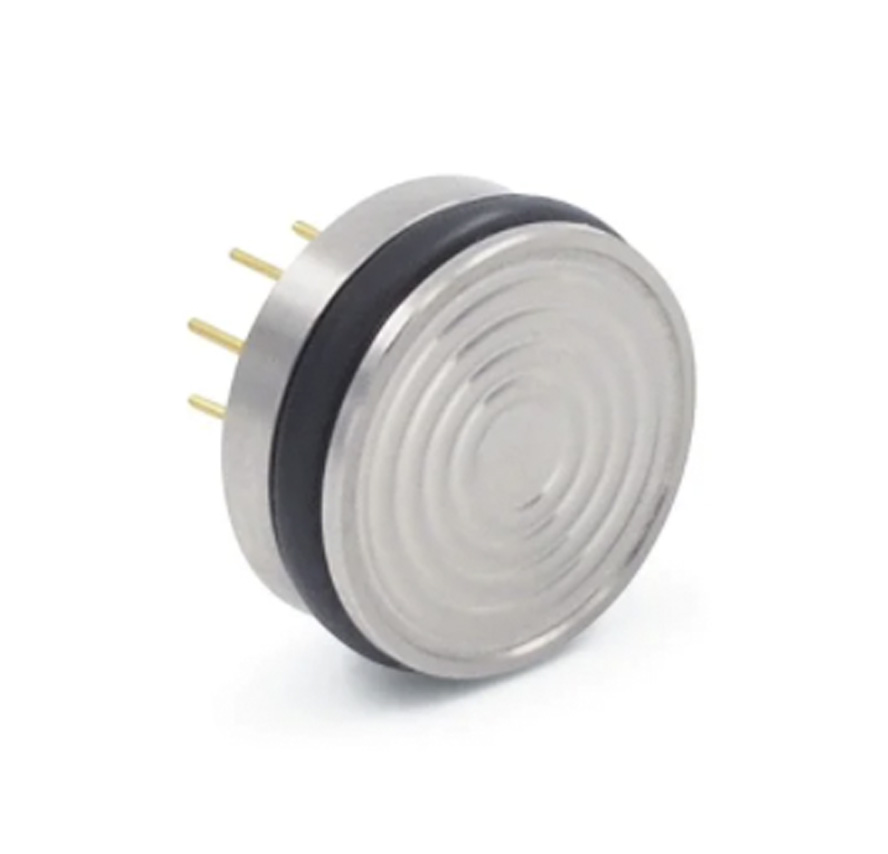

Sèrie 4LC Sèrie 4LD Sèrie 9LC Sèrie 9FLD


Solucions a mida: solucions que s'adaptan perfectament

Les aplicacions dels nostres clients són extremadament diverses i sovint requereixen solucions personalitzades, una de les principals fortaleses de KELLER Pressure.

Un exemple entre molts:

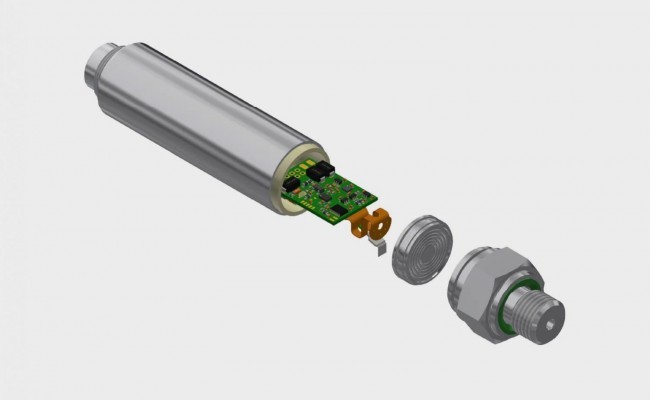

Un client requereix el rendiment de la sèrie 33X, però no disposa de prou espai a la seva aplicació per instal·lar un transmissor complet. La nostra solució: utilitzar un capçal transmissor de pressió: una combinació de capçal transductor i l'electrònica de compensació exposada associada. En aquests casos, la responsabilitat d'allotjar i protegir l'electrònica recau al client. Tot i això, aquest esforç addicional s'accepta amb gust, ja que els avantatges d'aquesta solució extremadament compacta i personalitzada superen clarament els seus desavantatges.

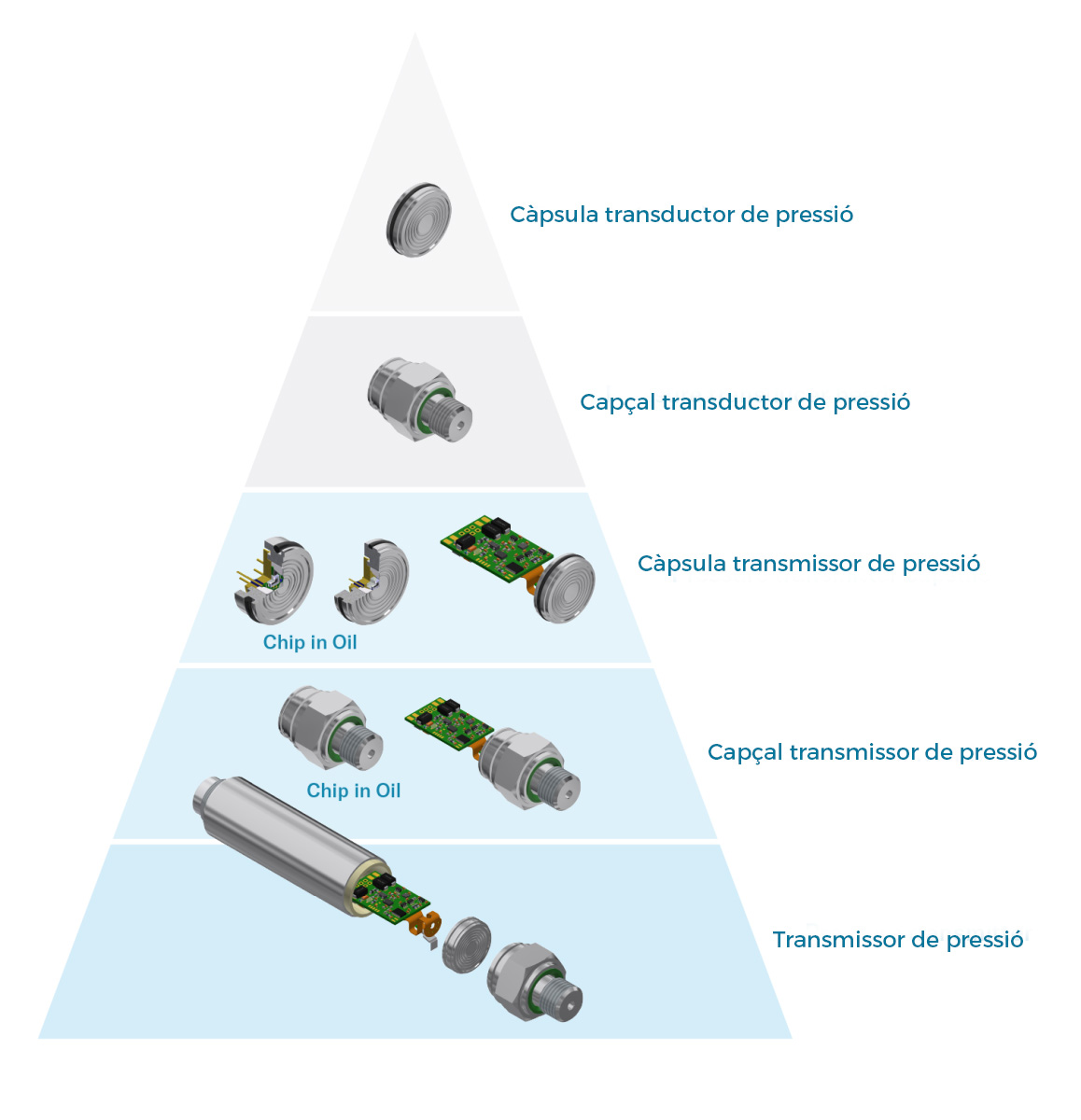

Com que aquest concepte és difícil d'explicar, hem elaborat un resum de les nostres variants:

variantes keller transmisores transductores catsensors

L'avaluació anual del portafoli de productes de KELLER Pressure mostra que la categoria de transmissors de pressió registra, amb diferència, les xifres de vendes més grans, independentment de les etapes d'expansió.

Selecció d'un capçal transductor de pressió, una càpsula transmissora de pressió i un capçal transmissor de pressió

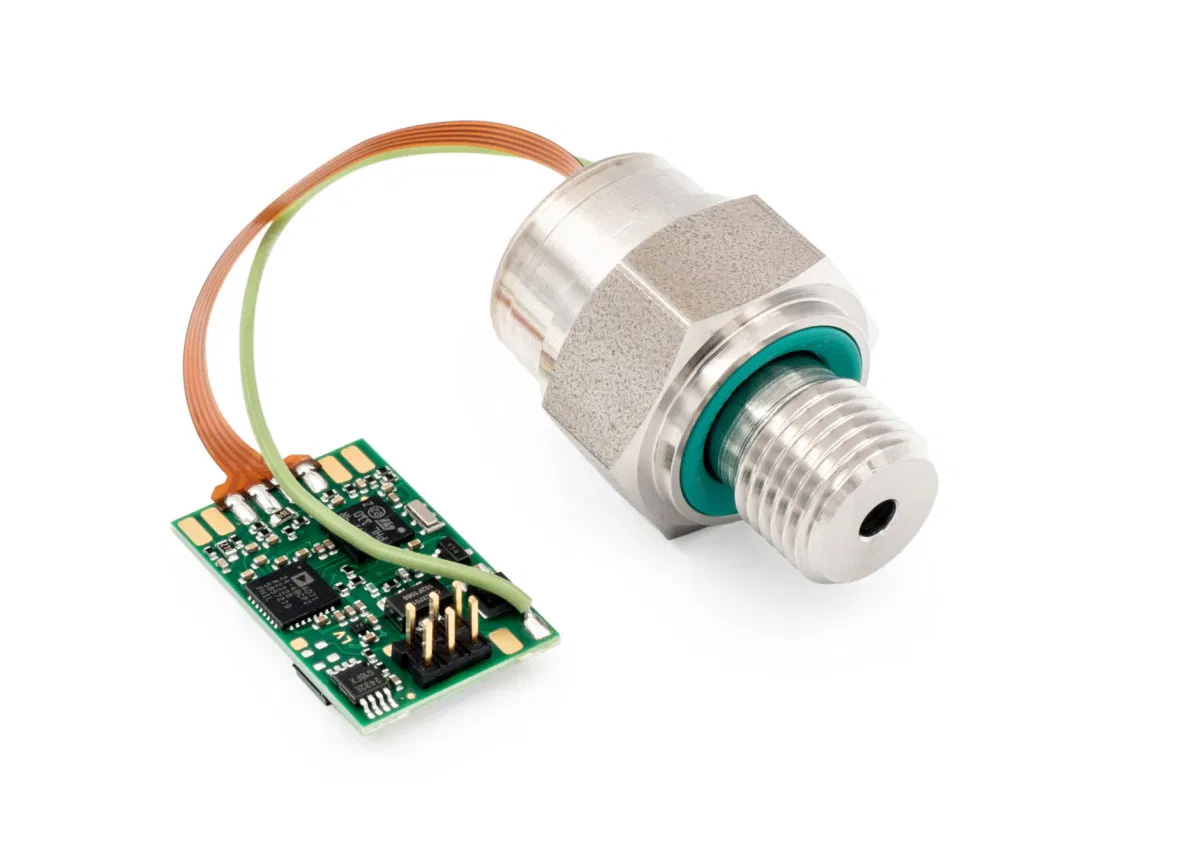

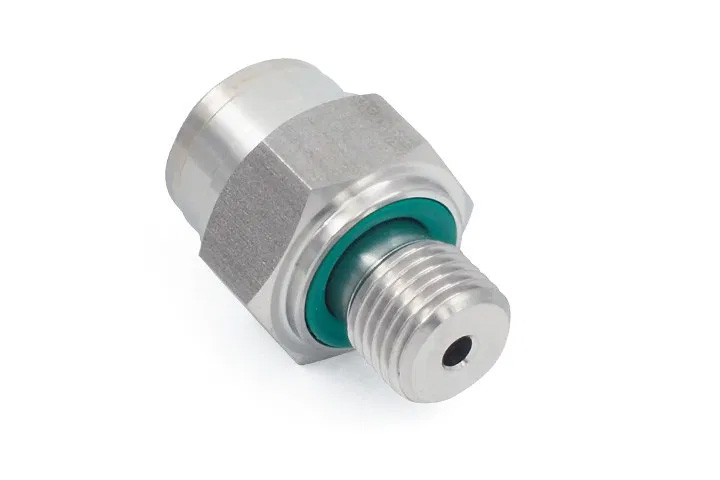

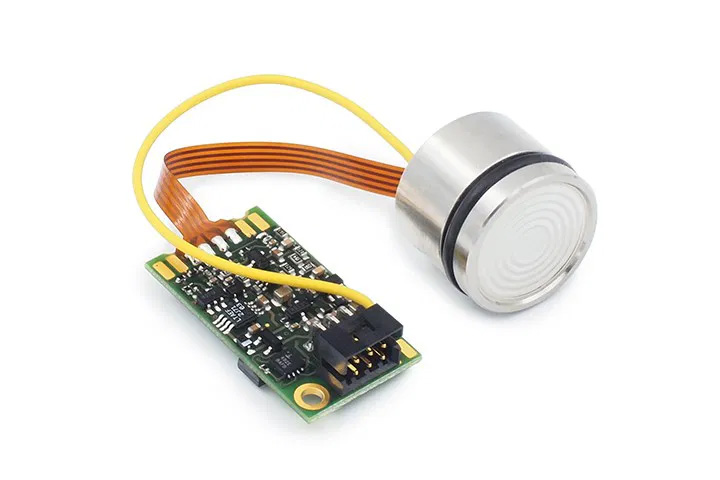

Sèrie 20S Sèrie 10LX Sèrie 20SX



Resum de les dades més importants

Un transductor de pressió de KELLER Pressure sempre proporciona un senyal de sortida no amplificat i no estandarditzat. D'altra banda, un transmissor consta d'una electrònica de condicionament de senyal, a més del transductor, per compensar les característiques del transductor i estandarditzar el senyal de sortida.

Els transmissors més compactes de la nostra gamma són les línies C i D. En aquests, tota l'electrònica està totalment submergida a l'oli, al costat del xip de silici que mesura la pressió. Són ideals per a aplicacions amb espai d'instal·lació molt limitat.

Tot i això, KELLER Pressure no només ofereix transductors i transmissors estàndard: fabriquem pràcticament qualsevol combinació imaginable de càpsula o capçal transductor i electrònica personalitzada per als nostres clients, adaptada amb precisió a cada aplicació.



«Les aplicacions dels nostres clients són molt diverses i sovint requereixen solucions personalitzades: un dels punts forts de KELLER Pressure.»

Manuel Farrèr
Technical Product Manager
